Haselzwerg - 60#@30"

[schnabelkanne]

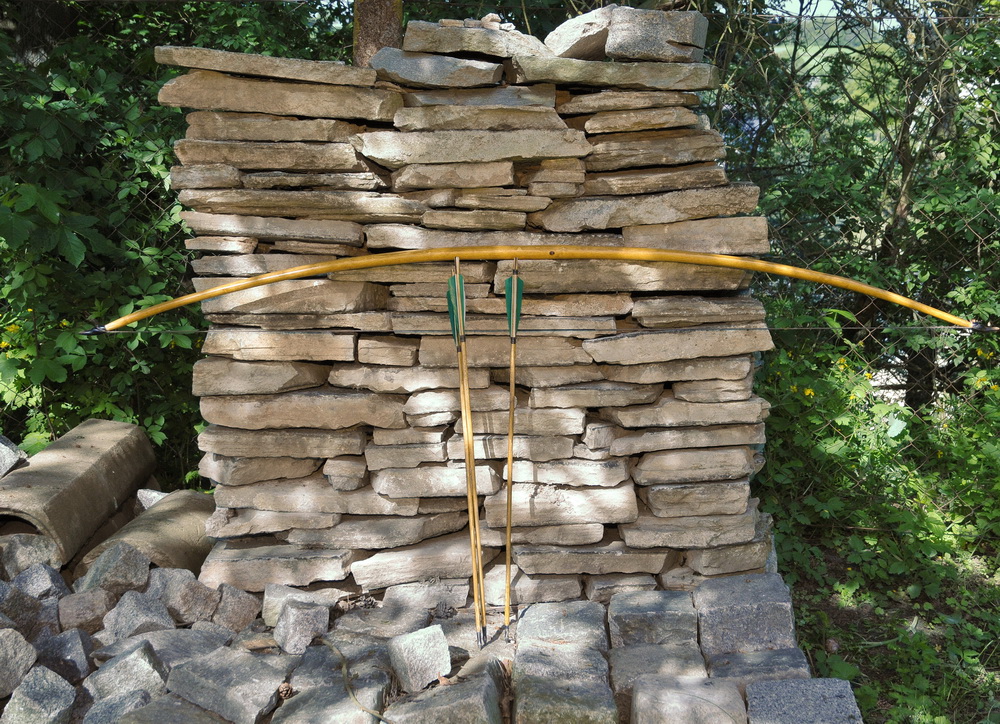

Haselzwerg- stabförmiger Bogen aus Haselnuss.
Länge NzN 182 cm, Gewicht nur 506 g mit Sehne, 30" Auszug mit 60#.
Da ich die 60 # nicht schaffe habe ich versucht mit Seil um Körper und Kamera Foto zu machen, ist halt etwas schief geworden - ging nicht besser da die Schulter weh tut.
Was mich überrascht ist das geringe Gewicht von nur 506 g, Set ist auch relativ gering ca. 1".
Masse: Griff 3,2x2,8; WA-Mitte 2,8x2,4 und am Ende 1,2x1,2.
Nocken aus Rinderhorn
Finisch mit Clou Beize und Polierwachs, Sehne aus Schusterzwirn 14 Stränge.
Gruss Thomas

[Tom Tom]

Schee einfach Schee

Lg Tom Tom

[fatz]

Gefallen tut er mir auch und ich find's mutig den aus Hasel so zu bauen aber falls die Anmerkung gestattet ist, sieht es mir so aus, als wenn der rechte WA deutlich mehr biegt.

[schnabelkanne]

@ fatz - ja ist mir auch aufgefallen, dass er rechts mehr biegt - ist aber der obere WA.
@ all was meinen die ELB-Design Profis - soll ich links noch etwas schwächen oder so lassen.
Schiessen tut er gut, die Pfeile fliegen sauber weg.
lg Thomas

[Neumi]

Hallo Schnabelkanne, ich hätte da mal ne Frage: warum liegt der Bogen so auf Deinem Tillerbaum, dass er praktisch am arrowpass auf der Mitte des Tillerbaums liegt? Sollte nicht der Druckpunkt des Bogens in der Mitte des Tillerbaumes liegen?

Schöne Nocken übrigens
Grüsse - Neumi

[schnabelkanne]

Noch ein Bild bei 60cm Auszug.

[Fitzgerald]

Das ist mal ein bogen....
Willkommen im haselclub!!!!!

Gruss

[Botjer]

Schlichte Schönheit - mir gefällt er!

[Blacksmith77K]

...falls die Anmerkung gestattet ist, sieht es mir so aus, als wenn der rechte WA deutlich mehr biegt.

Der Rechte biegt nicht deutlich mehr, sondern deutlich weniger. Die Fraktion, die den linken Wurfarm schwächen will, ist auf dem Holzweg.

Um der Frage an die 'ELB-Experten' gerecht zu werden:

Der rechte Wurfarm ist insgesamt viel zu steif. Hier ein Bild dazu...

[fatz]

@Blacky: Ich schnall grad gar nix mehr. Entweder verwechsel ich links und rechts oder du. Der rechte macht doch auf deinem Bild einen viel engeren Bogen (= biegt mehr) als der linke. Oder kapier ich da was ned?

[Osboan]

Hey Thomas,
ein wirklich schöner Bogen! Wie dick war denn der Haselstamm?

@Blacky: ja, ich kenn mich da jetzt genau so wenig aus, wie der fatz...bitte um Aufklärung. Für mich biegt auch der rechte WA einen Tick mehr und ich würde auch den linken schwächen.

Grüße, Oscar

[Blacksmith77K]

@Blacky: Ich schnall grad gar nix mehr. Entweder verwechsel ich links und rechts oder du. Der rechte macht doch auf deinem Bild einen viel engeren Bogen (= biegt mehr) als der linke. Oder kapier ich da was ned?

Du kapierst da was net. Der RECHTE Wurfarm biegt Griffnah zu STARK (GELBER KREIS). Dadurch kippt der ganze Wurfarm in sich zu stark nach hinten (unten).

Der Grund dafür liegt in dem zu WENIG biegendem Aussenbereich des Wurfarmes. Der RECHTE Wurfarm ist somit zu STEIF.

Schwächt man jetzt den äusseren Bereich (GELB) des RECHTEN Wurfarmes, wölbt sich der zu STARK belastete Mittenbereich (GELBER KREIS) AUTOMATISCH nach oben.

Und WENN schnabelkanne den Bogen jetzt noch mit seinem richtigen Druckpunkt auf den Stock legt, wird der Effekt im Vollauszug noch sichtbarer!

[fatz]

Du kapierst da was net.

sag ich ja. Danke fuer die Erklaehrung.

[Rotzeklotz]

Der gefällt mir richtig gut!
Das muss ich auch mal mit Hasel probieren...
Gruß
Jonas

[Klink]

Das gleiche Problem hatte ich mit meinem letzten Hasel auch, da hatte mich Blacky auch drauf hingewiesen, was ich natürlich auch nicht gleich gerafft habe ^^
Danke aber nochmal dafür.
Und wenn Thomas den jetzt noch fertig feilt... Dann Hut ab! Der kommt ja jetzt schon gut O_o
