der Bogen im Discos von Phaistos
Re: der Bogen im Discos von Phaistos
Danke Arry für den Hinweis werde dem nachgehen
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
Ich mach mal einen Ankündigung... ich werd das von dem Piktogramm inspierierte Ding als Komposit aus Naturmaterialien (Horn Holz Flachs) bauen.
Baubeginn
2.1. 2014
geplanter erster Einsatz
4.1. 2014
angetrebte Leistung +-10% im Direktvergleich mit standard Glas Jagdrecurve gleicher Zuggewichtsklasse.
Builtalong gibts dann hier.
Bin schon neugierig ob es möglich ist einen Komposit in 3 Tagen zu bauen
Baubeginn
2.1. 2014
geplanter erster Einsatz
4.1. 2014
angetrebte Leistung +-10% im Direktvergleich mit standard Glas Jagdrecurve gleicher Zuggewichtsklasse.
Builtalong gibts dann hier.
Bin schon neugierig ob es möglich ist einen Komposit in 3 Tagen zu bauen
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
Plan einen Tag länger ein, die Fotos und der Builtalong kosten viiiieel Zeit!
Gruß Dirk
Gruß Dirk
Ein Pfeil, den Schaft gemacht aus der Pflanzen hölzern Teil, versehen mit eines Vogels Federn und einer Spitze, aus der Erde Mineral, wird von der Natur gern zurückgenommen.
Re: der Bogen im Discos von Phaistos
@Heidjer die Fotos machen mir beim Zeitplan die geringsten Sorgen, aber der Rest.....
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
- Wilfrid (✝)
- Forenlegende
- Beiträge: 6165
- Registriert: 04.06.2007, 16:16
Re: der Bogen im Discos von Phaistos
nun, der Leim muß durchtrocknen, und da sehe ich ein Problem beim Leim unter Horn...
Und auch im Leinen sitzt dann ne Menge Wasser
Und auch im Leinen sitzt dann ne Menge Wasser
Re: der Bogen im Discos von Phaistos
Du willst das Ding in 3 Tagen bauen?
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: der Bogen im Discos von Phaistos
Ja ich will das Ding in 3 Tagen bauen, mit Hasenhautleim ist das natürlich unmöglich, deshalb wird in diesem Fall Epoxy als Kleber verwendet.
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
So heute wars soweit Start des Phaistos Projekts, dank der Hilfe vom Sohnemann ging einiges weiter.
9.00
Als erstes Teile zusammensuchen
Hörner, Griffholz, Bambuslaminat, Verstärkung der Recurves aus Schwarznuss, die Form und Epoxyharz.
Alles da sozusagen.
9.30
in der Form fehlen noch die Löcher für die Fixation
9.50
Griff anzeichnen
10.15-14.00
Schleifen, schleifen, schleifen.
14.10
die Hornstreifen machen einen Saunagang
14.20- 15.00

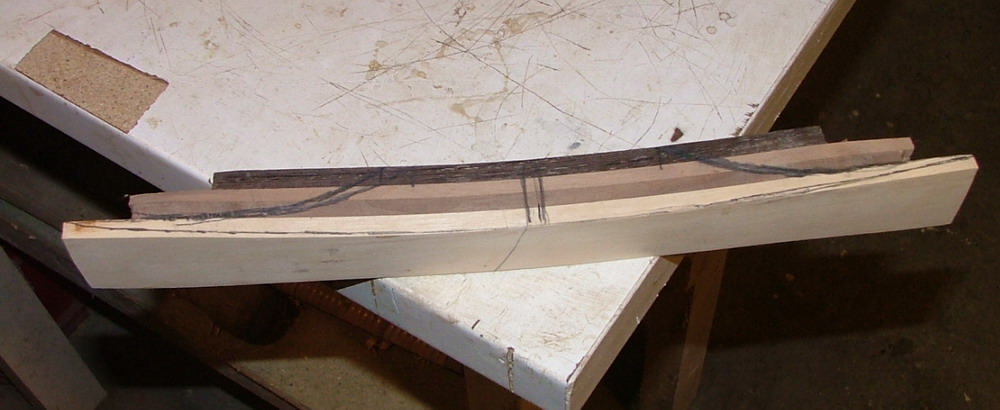

ganz vorsichtig wird das Bambusblocklaminat der Form mit der Heissluftpistole angapasst, zu heiß darfs dabei nicht werden da sonst die Verleimung der Bambusstäbe aufgeht, Laminatdicke ist übrigens durchgehend 5mm.
15.00-15.20
Griff wird aufgeleimt
15.20-16.00
Sapling fürs Splingturnier ernten, während dieser Zeit kann der Griff schon mal anziehen (10min Epoxy)
16.15 -18.00
Verleimen der Hornstreifen, dadurch das die Hornstreifen gut 2 Stunden in der Sauna gelegen haben sind sie gut anformbar. Zuerst die eine Seite
Etwas Wiederspenstig zeigt sich das Horn an den Fades, ist kein Wunder hier ist ein enger Radius entgegen der natürlichen Biegung des Horns, aber mit etwas Gewalt läßt sich das warme Horn anformen.
und dann noch die andere Seite.
So das wars für heute, ich liege gut in meinen Zeitplan.
9.00
Als erstes Teile zusammensuchen
Hörner, Griffholz, Bambuslaminat, Verstärkung der Recurves aus Schwarznuss, die Form und Epoxyharz.
Alles da sozusagen.
9.30
in der Form fehlen noch die Löcher für die Fixation
9.50
Griff anzeichnen
10.15-14.00
Schleifen, schleifen, schleifen.
14.10
die Hornstreifen machen einen Saunagang
14.20- 15.00
ganz vorsichtig wird das Bambusblocklaminat der Form mit der Heissluftpistole angapasst, zu heiß darfs dabei nicht werden da sonst die Verleimung der Bambusstäbe aufgeht, Laminatdicke ist übrigens durchgehend 5mm.
15.00-15.20
Griff wird aufgeleimt
15.20-16.00
Sapling fürs Splingturnier ernten, während dieser Zeit kann der Griff schon mal anziehen (10min Epoxy)
16.15 -18.00
Verleimen der Hornstreifen, dadurch das die Hornstreifen gut 2 Stunden in der Sauna gelegen haben sind sie gut anformbar. Zuerst die eine Seite
Etwas Wiederspenstig zeigt sich das Horn an den Fades, ist kein Wunder hier ist ein enger Radius entgegen der natürlichen Biegung des Horns, aber mit etwas Gewalt läßt sich das warme Horn anformen.
und dann noch die andere Seite.
So das wars für heute, ich liege gut in meinen Zeitplan.
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
Daumen hoch und Hut ab...
lg Tom Tom
lg Tom Tom
Zeit ist eine durchaus relative Angelegenheit
Re: der Bogen im Discos von Phaistos
Powergrau durch Schleifstaub - Haarefärben für harte Männer!
Weiterhin viel Erfolg!
Weiterhin viel Erfolg!
Re: der Bogen im Discos von Phaistos
Heute gings weiter, Vormittag war für was anderes reserviert aber ab 13 Uhr wieder voll die Aktion.
13.00
Bogen kommt aus der Form
13.10-15.00
Schleifen der Seitenkontur am Bandschleifer und Dichenangleichung des Horns ebenfalls am Bandschleifer
ein kleines Problem zeigt sich an einem Tip ist aber nichts das sich nicht in der Folge problemlos beheben lassen würde
15.30-16.00
als nächstes werden die Kanten gebrochen und der Bambus am Rücken angeschliffen
16.00 -16.30
das unidirektionele Flachsgelege das ich verwende ist ein Gelege und kein Gewebe, es sollte also nicht einfach so in Streifen geschnitten werden da es leicht zerfällt, deshalb klebe ich 2cm Malerkreppstreifen auf. In der Mitte der Klebestreifen wird dann geschnitten.
sieht dann so aus
16.30-17.30
Laninieren des Flachsfasergeleges in 3 Schichten.
18.00
der Bogen nach dem Laminieren
18.10
der fatale Fehler und Grund für das vorläufige Scheitern des Projekts Phaistos
die Sauna ist auf 50 grad themperiert ich hab für das Backing ein dünnflüssiges Laminierharz verwendet, diese benötigt 24h zum aushärten kann aber auch bei 50 Grad in 3 Stunden ausgehärtet werden, deshalb kommt der Bogen in die Sauna.
bereits 20 Minuten später der Schock, eines der Horner löst sich vollständig vom Wurfarm, das andere Horn nur im Äußeren Berreich.
Grund des Desasters, ich habe beim hochviskösen Klebeepoxy gestern offensichtlich, etwas zu wenig Härter erwischt die Klebefuge war noch nicht durchgehärtet sodass das Epoxy in der Sauna bei den 50 Grad wieder weich geworden ist, durch die Vorspannung im Horn hat es die Klebefugen daraufhin aufgesprengt.
Mist Dreck Elender Sch...
Ich kann noch nicht beurteilen ob sich das beheben läßt, das eine Horn wieder Anzukleben ist natürlich kein Problem, aber am anderen Wurfarm hält das Horn zur Hälfte, keine Ahnung ob das reperabel ist, ich werds zumindest versuchen.
Tatsache ist das das Vorhaben einen Komposit in 3 Tagen zu bauen und Schussfertig zu bekommen vorerst gescheitert ist.
13.00
Bogen kommt aus der Form
13.10-15.00
Schleifen der Seitenkontur am Bandschleifer und Dichenangleichung des Horns ebenfalls am Bandschleifer
ein kleines Problem zeigt sich an einem Tip ist aber nichts das sich nicht in der Folge problemlos beheben lassen würde
15.30-16.00
als nächstes werden die Kanten gebrochen und der Bambus am Rücken angeschliffen
16.00 -16.30
das unidirektionele Flachsgelege das ich verwende ist ein Gelege und kein Gewebe, es sollte also nicht einfach so in Streifen geschnitten werden da es leicht zerfällt, deshalb klebe ich 2cm Malerkreppstreifen auf. In der Mitte der Klebestreifen wird dann geschnitten.
sieht dann so aus
16.30-17.30
Laninieren des Flachsfasergeleges in 3 Schichten.
18.00
der Bogen nach dem Laminieren
18.10
der fatale Fehler und Grund für das vorläufige Scheitern des Projekts Phaistos
die Sauna ist auf 50 grad themperiert ich hab für das Backing ein dünnflüssiges Laminierharz verwendet, diese benötigt 24h zum aushärten kann aber auch bei 50 Grad in 3 Stunden ausgehärtet werden, deshalb kommt der Bogen in die Sauna.
bereits 20 Minuten später der Schock, eines der Horner löst sich vollständig vom Wurfarm, das andere Horn nur im Äußeren Berreich.
Grund des Desasters, ich habe beim hochviskösen Klebeepoxy gestern offensichtlich, etwas zu wenig Härter erwischt die Klebefuge war noch nicht durchgehärtet sodass das Epoxy in der Sauna bei den 50 Grad wieder weich geworden ist, durch die Vorspannung im Horn hat es die Klebefugen daraufhin aufgesprengt.
Mist Dreck Elender Sch...
Ich kann noch nicht beurteilen ob sich das beheben läßt, das eine Horn wieder Anzukleben ist natürlich kein Problem, aber am anderen Wurfarm hält das Horn zur Hälfte, keine Ahnung ob das reperabel ist, ich werds zumindest versuchen.
Tatsache ist das das Vorhaben einen Komposit in 3 Tagen zu bauen und Schussfertig zu bekommen vorerst gescheitert ist.
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
Mist, i
ch hab schon Mitgefiebert und euch schon in der Endphase gesehen.... ich werde weiter die Daumen drücken..
alfredle
ch hab schon Mitgefiebert und euch schon in der Endphase gesehen.... ich werde weiter die Daumen drücken..
alfredle
KÖNIGLICHER HOFLIEFERANT SEIT 2016
(der mit der kleinen Wölfin)
(der mit der kleinen Wölfin)
Re: der Bogen im Discos von Phaistos
@alfred33 da hat nicht mehr viel gefehlt zur Endphase, so wie sich das Ding angefühlt hat, denke ich das der Morgen sich am Tillerbrett sehr anständig benommen hätte und höchstens ein ein wenig Korrektur der Hornschichte mittels Bandschleifer notwendig gewesen wäre. Mist...
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Re: der Bogen im Discos von Phaistos
Trotzdem - du bist ein Pionier!
Das schaffst du schon noch!
Das schaffst du schon noch!
Re: der Bogen im Discos von Phaistos
Ich meine da spricht ja nix dagegen das ihr dieses tolle Projekt weiterbetreibt, ( oder nochmal startet) das war bis hierher schon mehr als interessant, und schon vom Bau her mit den verschiedenen Materialien...Respekt.. ich hoffe ihr bekommt den oder so einen zum schießen und der erfüllt eure selbst aufgelegten Leistungsdaten.
ich bleibe FAN
alfredle
ich bleibe FAN
alfredle
