Schnitz-/Carving Bank, Shaving Horse Pläne (Sammelthread)

[Pyromir]

• FluFlus Schnitzbank (Viele Bilder)

[Pyromir]

Moin,

ein Update:

• Die zerlegbare Schnitzbank von Toddi

Grüße
Marc

[Pyromir]

Moin,

ein weiteres Update:

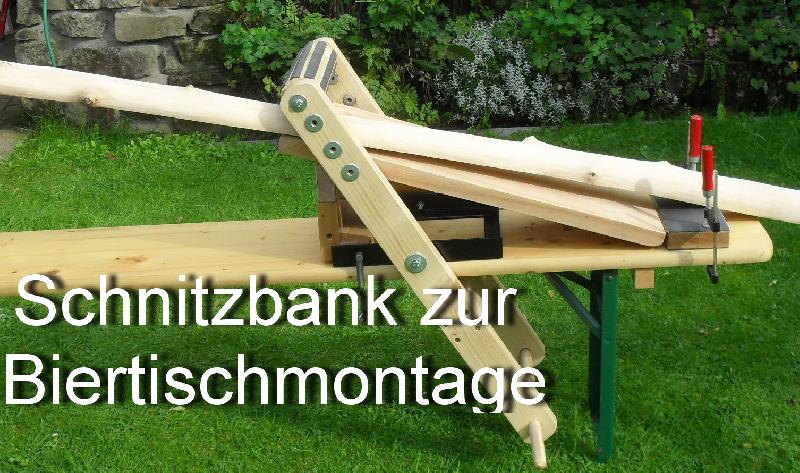

• Die Schnitzbank zur Bierbank-Montage sowie zwei Stave-Pressen von Guido

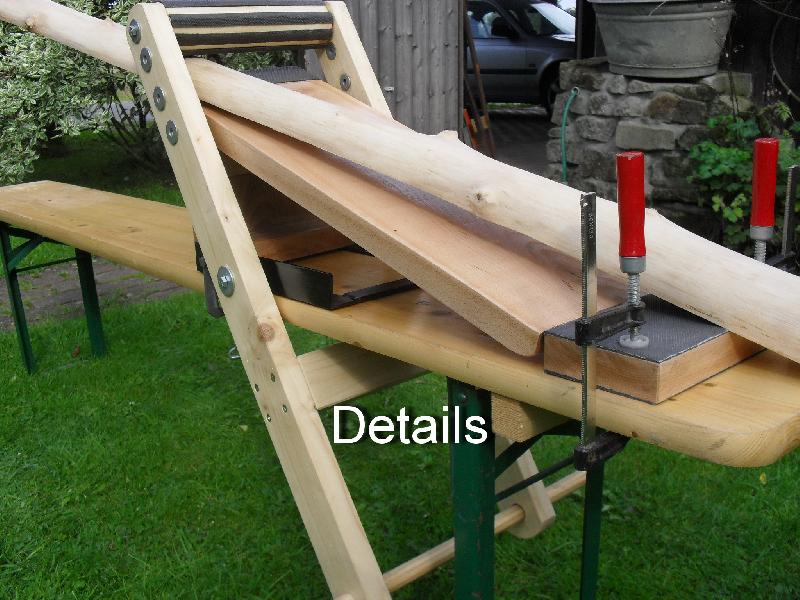

Detailbilder, ® Guido alias Newie:

Schnitzbank Detail 01

Schnitzbank Detail 02

Stavepress Detail 01

Den Originalbeitrag findet Ihr >>>hier<<<
Grüße
Marc

[Pyromir]

Moin,
Guido war so freundlich und hat noch ein paar Details zu seiner Lösung fotografiert:

Einschlagmuttern und Stahlrahmenauflage

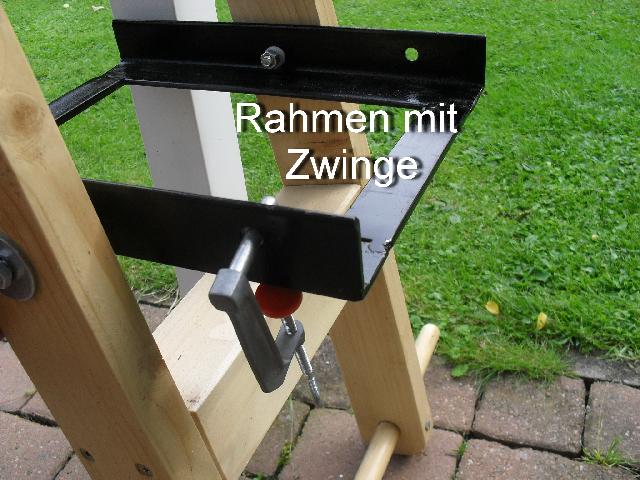

Rahmen mit Zwinge

Fixieren von Rahmen und Auflageholz

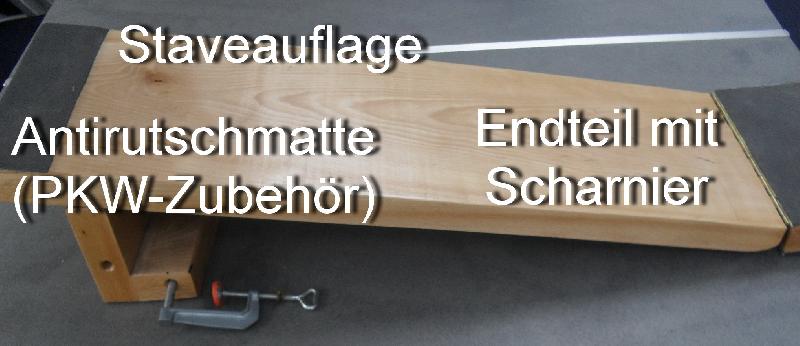

Staveauflage mit Antirutschmatte

Vielen Dank dafür! Ich bin gespannt, wann wir erste Nachbauten oder Variationen zu sehen bekommen.

Grüße
Marc

[Pyromir]

Moin,

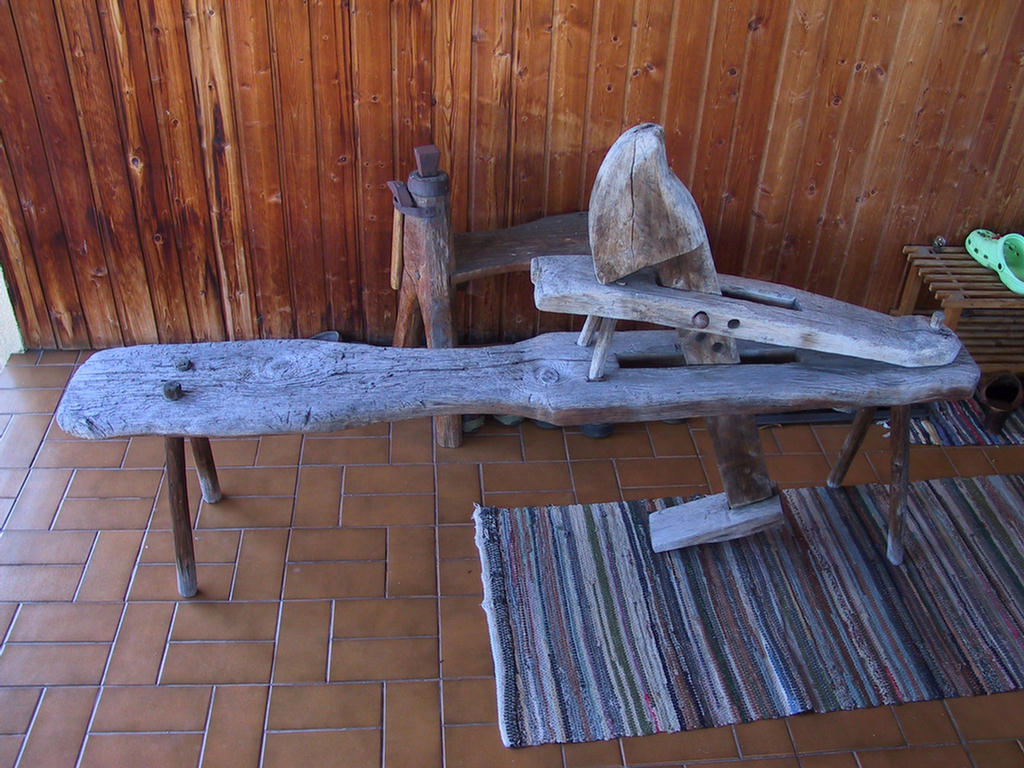

Klaus (klaus1962) war so freundlich, einige Bilder seiner uralten Hoazlbank

Die alte Bezeichnung Hoazlbank ist vom oberöstereichischen (Mühlviertler) Begriff hoanzln abgeleitet, was soviel wie schnitzen heißt.

zur Verfügung zu stellen. Ich spekuliere mal: Das ist die älteste noch in Gebrauch befindliche Schnitzbank, zumindest im Kreise der FC-Mitglieder.(???)

Vielen Dank für die Bilder.

Grüße
Marc

[Tom Tom]

des teil sieht ja mal urig geil aus

lg Tom Tom

[klaus1962]

Hab gerade im IN einen Bauplan gefunden, der meiner uralten "Hoanzlbank" sehr ähnlich schaut.
Hier der Link zur Webseite
shaving-horse-plan
und als PDF zum Downloaden.
CarvingBench.pdf

Gruß
Klaus

[Felsenbirne]

Moin Moin

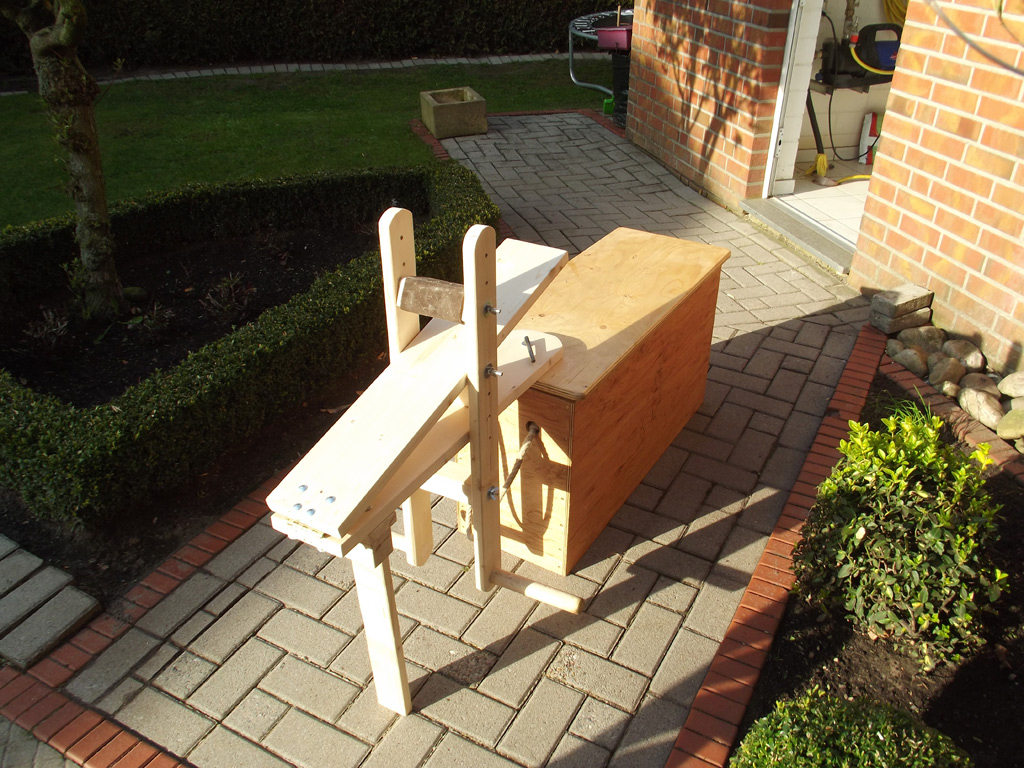

ich habe mir auch mal eine mobile Schnitzbank gebaut. Ziel war es, dass sie leicht zerlegbar und von den Dimensionen so beschaffen sein musste, dass sie in meine Kiste passt. Herausgekommen ist eine mobile Multifunktionskiste für alle alle Einsätze:

Mehr Bilder hier:
https://plus.google.com/photos/10719354 ... 7217666945

Wichtig für mich war die Kiste zu nutzen, auf der ich ebenfalls den Spanntisch montieren kann, sowie Schraubstock und altes zerlegtes Befiederungsgerät zum Pfeilewickeln.
Momentan ist es ein Prototyp, der sich im harten Einsatz (Bogenbauertreff) erst noch beweisen muss. Eventuell muss ich die Holzquerschnitte vergrößern. Die beiden Platten sind vorne mit einem Scharnier verbunden. Dieses hat es bei ersten arbeiten aus der unteren Platte gerissen. Nach der Verwendung von dicken Schrauben, hat sich dass Scharnier verbogen, so dass ich zusätzliche Scharuben angebracht habe. Sollte jetzt halten. Das Gelenk war urprünglich in der unteren Platte. Nach Guidos bzw. Klaus's Einwand wegen der Hebelwirkung habe ich dies auf die obere Platte (Auflager Stave) verlegt.

[Silberwolke]

Ich benutze ein ganz einfaches Modell. Aufbauzeit wenige Sekunden, Kostenpunkt = 0.

[MoeM]

Geht das nicht aufn Rücken mit der Zeit? Aber die Idee find ich gut... auf draufsetzen bin ich nicht gekommen- sonst hab ich schon sämtliche körpereigenen Klemmer durch^^

[Tom Tom]

@MoeM

ich hab in meiner Wohnung keine Schnitzbank oder Schraubstock.
Ich setz mich aufn Hocker und klemm den Bogen einfach mit überschlagenen Beinen ein und leg das Ende hinter mir auf nen Stuhl. Is zwar gewöhnungsbedürftig funktioniert mittlerweile richtig gut.

lg Tom Tom

[MoeM]

Hm ja habs auf nem Stuhl sitzend probiert, klemme dabei mit den Beinen, aber da rutscht er immer weg. Hab zwarnen Schraubstock aber das gekurbel, grad beim Tillern, nervt schon ziemlich.
Hatte auch schon ne Q&D Schnitzbank mit Rahmen aber da ist die Sehne immer im weg- und jedesmal abspannen geht auch auf die Nerven.

[Frankster]

sowas wollte ich mal probieren:


Fahradmontageständer, die Klemme für den Fahradrahmen sollte für Staves genauso passen

[Firestormmd]

Wenn das Ding einen 200kg Fuß hat, dann geht es bestimmt. Ohne schweren Fuß fällt es aber beim ersten Ziehmessereinsatz garantiert um.

Grüße, Marc

[kra]

Und was macht der Ständer zusammen mit dem Stave, wenn du daran mit dem Ziehmessser e.g. den Splint runtermachts?

edit. marc war schneller...
