Kompositbogen Indo Persische Optik

[benzi]

Ich habe vor, den Bogen am Tillerstock bis 31"-32" zu ziehen .
LG. Erik

genau der richtige Bereich in meinen Augen!

Grüße benzi

[Arry]

Erstmal Respekt zu dem, was Du bereits geschafft hast! Der Bogen kommt mir ntn in der Tat verdammt lang vor. So wird das Laminat nicht wirklich gefordert. Bin gespannt, ob Du Horn findest, das lang genug für so einen langen Oscho ist. Willst Du es denn auch indopersisch-typisch in schmalen parallelen Längsstreifen verleimen? Ich würd's lassen, wenn das Horn es irgendwie ermöglicht.

[nyíl]

Ich habe vor den Hornbelag in vier teile zu stückeln, so das sich
die Hornstreifen am Anfang der Siyahs überlappen.

Arry,nein ich habe nicht vor den Hornbelag aus schmalen parallel Streifen aufzubauen
(Ist schon bei meinem Hunnenbogen schief gegangen...)


Ein Bild zum Verständnis:

Stückelung der Hornplatten

LG. Erik

[benzi]

@Erik Frage: brauchst Du wirklich Horn im nichtbiegenden Bereich?

Grüße benzi

[nyíl]

Da der Siyah Spleiß noch frei liegt ,muss ich da noch etwas zur Verstärkung drauf kleben.
Ich könnt natürlich auch Holz nehmen allerdings gefällt mir Horn von der Optik her mehr

LG. Erik

[Snake-Jo]

Selbstverständlich kann man aus einem 168 cm langen Haselbogen auch den Auszug von 28" herausholen.
Was aber immer wieder gerne vergessen wird: Nicht aus der Performance eines Komposit. Dieser biegt eben nur auf 30 cm Wurfarm und der Wurfarm wird in einem Winkel von 90 ° (und mehr) gebogen. Da hat sich der Hasel schon lange verabschiedet.
Hierbei interessant: S. 216 TBB 4. Dort wird vermerkt, dass ein gerader LB genauso weit wirft wie ein Komposit.
Was auch oft vergessen wird: Mit der Wurfarmhebellänge steigt auch die Gesamtlänge der historischen Bögen. Wenn man die langen chinesischen Bögen anschaut, die teilweise einen sehr langen Hebel besitzen, dann sieht man auch öfter mal Bögen über 165 cm Gesamtlänge; bei den Hunnenbogen ebenso (vergl. auch die Grayson-Sammlung: Hebellänge gleich Länge biegender Bereich). Ein Auszug von bis zu 34" wird für diese Bögen angegeben (TBB 2: Komposite Bows).
Wichtig war eben früher der lange, weiche Auszug auf dem Pferderücken mittels langem Wurfarmhebelende. Der türkische Flightbogen mit seinem hohen Wirkungsgrad war dagegen ein Krüppel, was die Hebelenden angeht.

@nyil: Weiter so, sieht gut aus.

[Arry]

Ein Bild zum Verständnis:


LG. Erik

Du bist echt gut, wo hast Du denn bisher gesteckt?

Wenn das Horn es hergibt, würde ich versuchen, ein langes Stück zu nehmen und über diesen Übergang zwischen biegendem Bereich und Hebelarm (wäre es ein türkischer Bogen: das Kasan-Auge) zu führen, wo jetzt der Spalt zwischen dem langen und dem kurzen Hornstreifen liegt. Karpowicz empfiehlt, bei türkischen Bögen das Horn so ca 5cm über diese Stelle hinaus zu lassen, weil es dort einiger Beanspruchung ausgesetzt ist und sonst delaminieren kann. Ein einheitliches, längeres Stück wäre hier vorteilhafter als zwei auf Stoß zusammengesetzte.

[nyíl]

Arry, ich habe nicht vor die hornplatten im Siyah Knick auf Stoß zu verleimen. War villeicht ein bisschen blöd gezeichnet
Ich habe vor sie überlappen zu lassen (wie schon oben geschrieben)
Micha Wolf schreibt im "Reflexbogen" Buch (s. 266) das man problemlos 2 Hornplatten mit einer 5 cm Überlappung
im nicht biegenden Bereich der Wa mit einander verkleben kann.

LG. Erik

[Snake-Jo]

Micha Wolf schreibt im "Reflexbogen" Buch (s. 266) das man problemlos 2 Hornplatten mit einer 5 cm Überlappung
im nicht biegenden Bereich der Wa mit einander verkleben kann.
LG. Erik

Ja, das geht gut und klappt sogar im biegenden Bereich, wenn man es gut macht.

[nyíl]

So, die Hornplatten sind gestern angekommen und ich habe schon begonnen sie zu zahnen
Ich denke, ich werde sie heut oder morgen verleimen.

[nyíl]

So, es geht weiter.
Ich habe heute Zeit gefunden die zwei großen Hornplatten zu verkleben.
Sie sind 45 cm lang und überplatten gerade so den biegenden Bereich.
Ich habe mit Uhu endfest und per Wickel Hebel geklebt.

Tschelik und die zwei kleineren Hornplatten

[nyíl]

Die kleinen Hornplatten sind nun auch fest.
Zuerst habe ich die überlappenden Bereiche schräg geraspelt und gefeilt, bis sie fehlerfrei aufeinander passten.

Abgeschrägter überlappender Bereich

Anschließend habe ich die Platten mit der Hlp. in Form gebogen.

Und zum Schluss mit Uhu endfest verklebt.

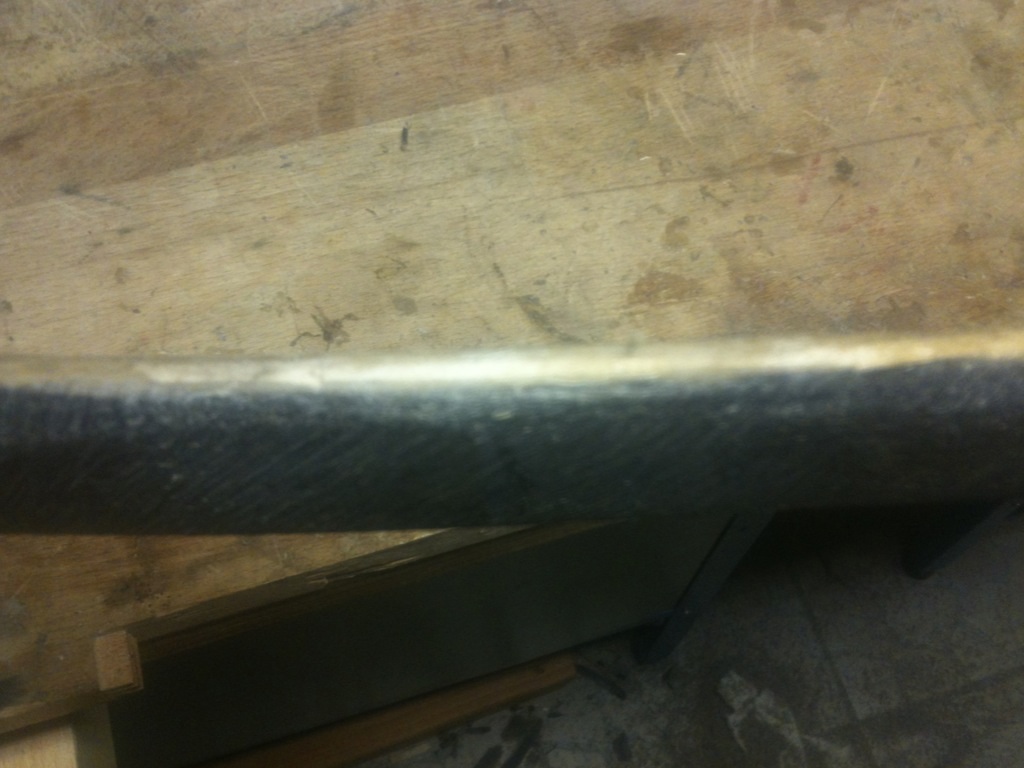

Verklebte Überlappung (5cm)

[meik]

Ich verfolge mit Spannung dein Projekt, mich interessieren solche Bögen sehr
Könntest Du noch ein Foto vom Wickelhebel machen, vielleicht verwende ich bald auch einen

Lg, Meik

[nyíl]

Klar, mach ich gern.
Er hat eine Länge von 45cm und ich habe ihn aus einer Ahorn Astgabel hergestellt.

LG. Erik

[nyíl]

So, ich habe nun das Horn an den Rahmen angepasst und es auf eine halbwegs gleichmäßige dicke geraspelt .
Außerdem habe ich den Tschelik angepasst und eingeklebt.

Überlappung der Hornplatten

Ich habe die Wurfarme schon bis auf Standhöhe gezogen (was ziemlich kraftaufwändig war )

LG. Erik
