Vorgängerarmbrust Wie versprochen einige Fotos und Infos: Die Eckdaten: Länge: 98 cm mit Fußtritt Breite: 74 cm Höhe: 37 cm Gewicht: 7,8 kg Zuggewicht: 93,5 kg = 206 Ibs Geschwindigkeit 1 m nach Abschuss: 342 feet/sek. = 375 km/h (gemessen) Treffgenauigkeit bis 110 m, Diagramme liefere ich nach Die...

Eine interessante Konstruktion. Für mich stellt sich immer als erstes die Frage: Was willst du erreichen? Einfach nur eine alternative Armbrust fertigen weil es dir Spaß macht sie zu entwickeln, eine Armbrust mit hoher Durchschlagskraft bauen oder eine Armbrust zu fertigen mit der du exakt schießen ...

Die Wippe Ich will euch noch den aktuellen Stand der Armbrustfertigung zeigen. Es war notwendig, erst die Wippe zu konstruieren, da sie über das Zielfernrohr fassen muss. Um Spielereien zu vermeiden habe ich vorher eine Simulatuion in einem CAD 3D Programm durchgeführt. Damit ist es dann doch recht...

Leider muss ich die Fertigung der Armbrust für einen längeren Zeitraum unterbrechen, da ich mal wieder ins Ausland abkommandiert bin. Dort habe ich zwar einen Internetzugang aber keinerlei Möglichkeiten handwerklich tätig zu sein.
Tut mit leid, mache später weiter.
Gruß
Michael

Ich habe so ein Ding mit 444km/h von BowTech, da ich sie für eine Arbeit brauchte. Sie besitzt allerdings einen Compoundbogen und ist mit ihrem 17 Zoll "Powerstroke" auf Geschwindigkeit optimiert. Ich kann mir nicht vorstellen, dass mit Recurve-Wurfarmen jemals derartige Geschoßgeschwindi...

Ich bin gespannt auf Deine Pfeilauflage vorn ! Wie schwer sind denn die Pfeile welche Du damit verschiesst ? Na gut, Theudebald, dann nähern wir uns in der Einstellung an. Wie ich schon in dem anderen Thread schrieb, es kommt immer darauf an, was man will und wo die Interessen liegen. Die Pfeilaufl...

Was ist das für Sehnenmaterial und woher beziehst du das ? Stahlvorfach aus dem Angeleibedarf als Meterware ? Ich will dazu noch eine Anmerkung machen bevor es falsch verstanden wird: Die von mir verwendete Sehne aus Stahlseide ist bewußt recht schwer und ich würde sie nicht unbedingt für jede beli...

Glückwunsch! Das sieht doch schon recht ordentlich aus. Wenn das Teil nach 200 bis 300 Schuß halbwegs eingeschossen ist, die Fastflight Sehne sich zurechtgezogen hat und dein Auslösemechanismus "eingelaufen" ist sollte es noch ein Stück besser werden. Der Einschlagwinkel der Carbonpfeile i...

Was ich noch vergessen habe zu erwähnen: Selbstverständlich fehlt auch noch das Dämpfungssystem der Sehne für den Moment der Pfeilfreisetzung, ein nicht unwesentliches Element für die exakte Pfeilführung. Und Karl, danke für die Blumen! Den Abzugshahn habe ich tatsächlich zweckentfremdet, allerdings...

Mittlerweile nimmt das Teil Gestalt an. Die Montage für das Zielfernrohr mit der Höhenverstellung, die Pfeilaufnahme, etliche Kleinigkeiten und Feinarbeiten müssen noch gemacht werden. Da ich im Moment wenig Zeit habe verzögert sich die Fertigstellung etwas. Präzisionsarmbrust 018.JPG Präzisionsarmb...

Hier ein paar weitere Bilder vom Schlossbau und von der Prüfung Achtung: Rohbau! Dient zur Prüfung der Belastbarkeit und des sauberen und gleichmäßigen Auslösens ohne zuviel Druck am Abzug ausüben zu müssen Die Nussachse besteht aus einer 10mm V2a Edelstahl Achse mit einfachen Hülsenlagern Präzision...

Fertigst du das mit technischen Zeichnungen oder bastelst du vor dich hin? Wenn ja, tät ich gern mal ne Blaupause davon sehen. Danke! Ich habe aus beruflichen Gründen sehr viel mit Autocad gearbeitet und vor Jahren den Prototyp dieser Armbrust konstruiert und gezeichnet. Im Lauf der Zeit gab es etl...

Was ist das für Sehnenmaterial und woher beziehst du das ? Stahlvorfach aus dem Angeleibedarf als Meterware ? Auf das Schloß bin ich ja auch schon gespannt ! Wirst du das selbst konstruieren ? Gut erkannt. Es ist aus dem Angeleibedarf. Kannst du massenweise für kleines Geld bei ebay kaufen. Das Sch...

Mich würde da ja mal interessieren, wie viele Arbeitsstunden du in dieses gute Stück gesteckt hast, bzw. mit wie vielen Stunden du insgesamt so circa rechnest. Die Stunden habe ich noch nicht ausgerechnet. Aus meiner Erfahrung kann ich sagen, das ich ungefähr 3 Wochen brauche wenn ich ausreichend Z...

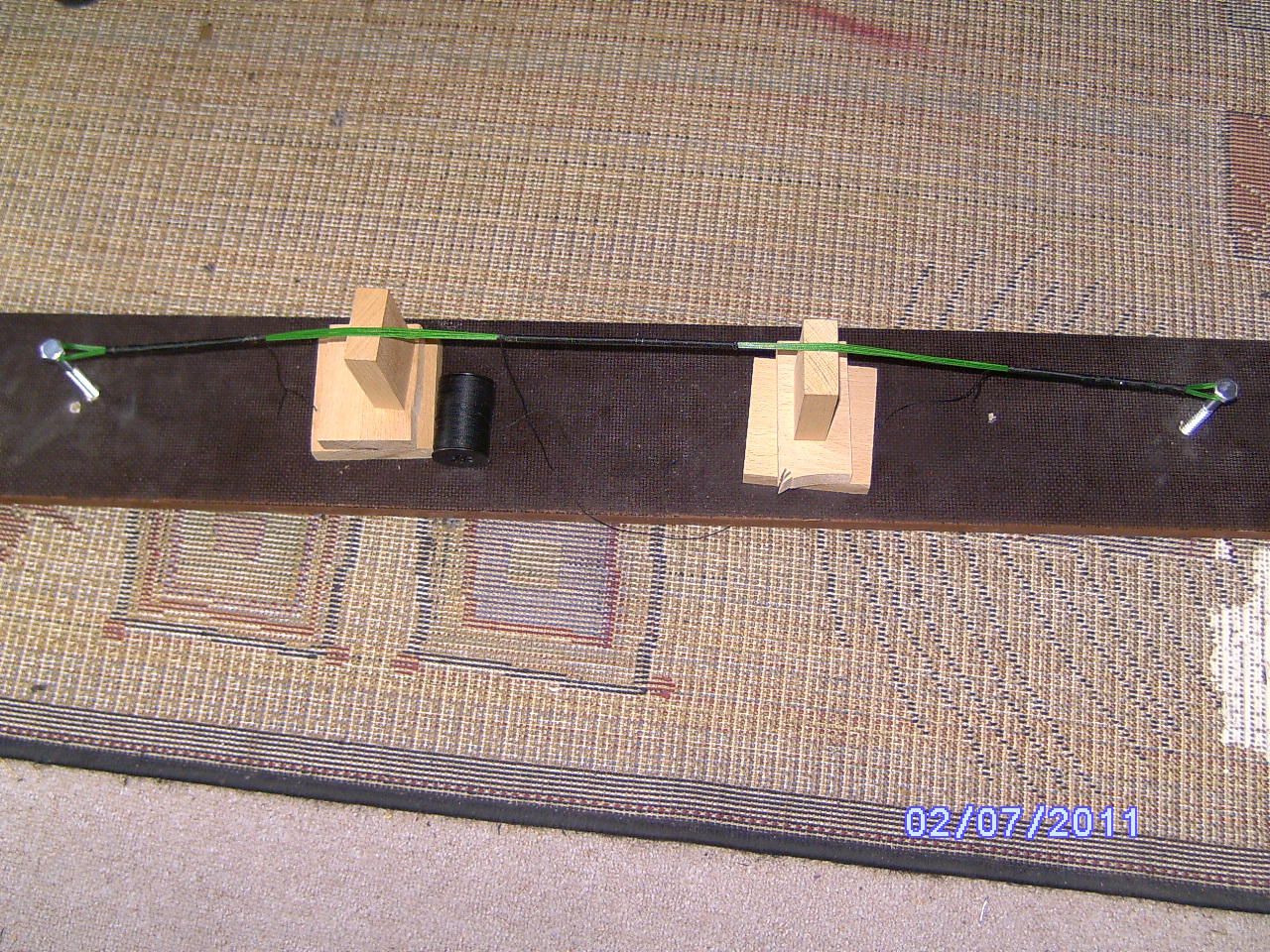

Nun ist es an der Zeit Sehne und Wurfarme vorzubereiten.

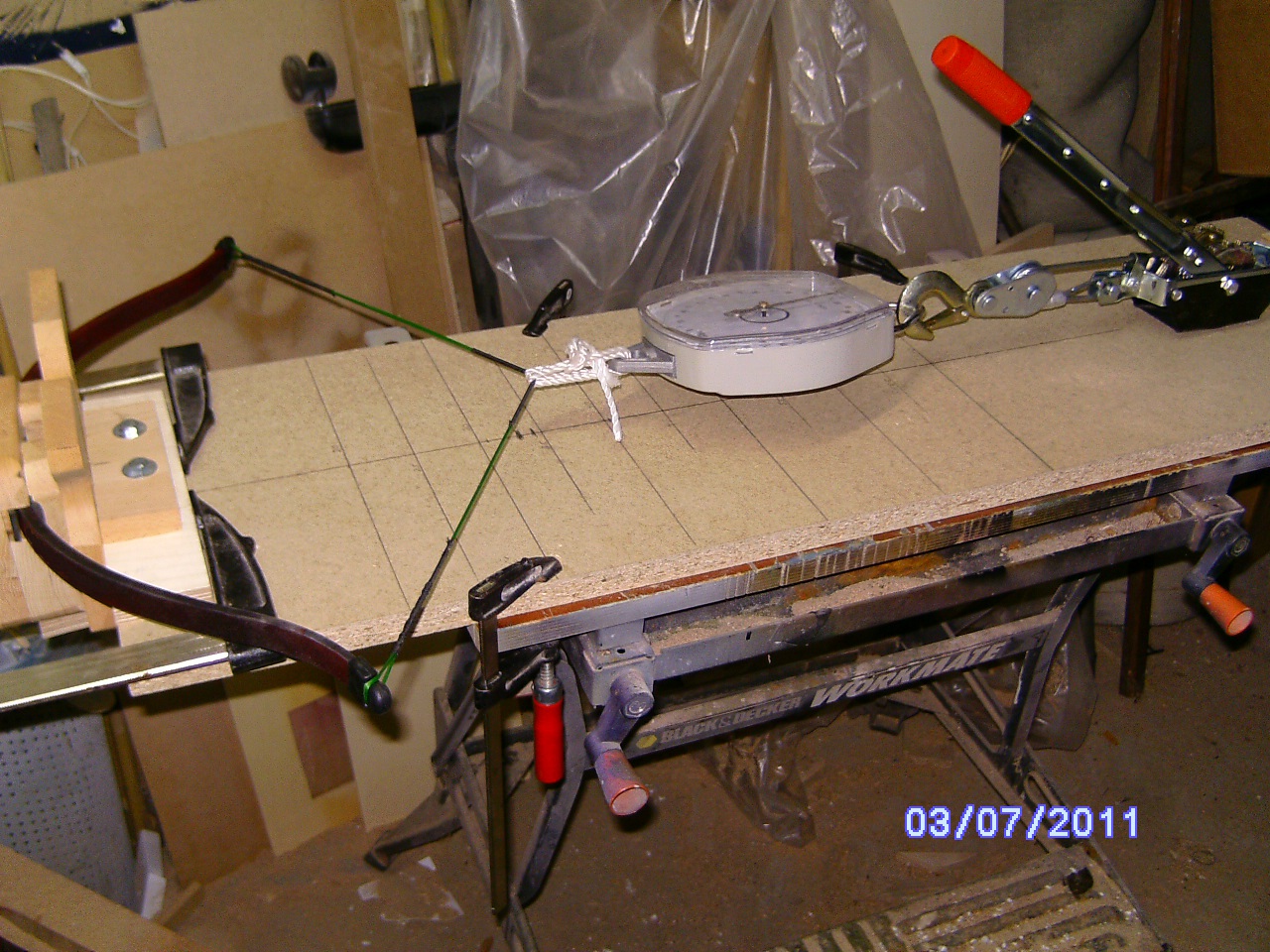

Mit der Auszugslänge für ein Zuggewicht von 100 kp ist die genaue Position des Schlosses fixiert was als nächstes eingebaut wird.
