Multi-Schnitzhund / Ziehbank für Biertischbänke oder Baudielen

[Bogenede]

Da Ziehbänke zu einem Bogenbauseminar immer schlecht zu transportieren sind und Biertischbänke oder Baudielen fast überall vorhanden sind habe ich ein Multischnitzhund gebaut.

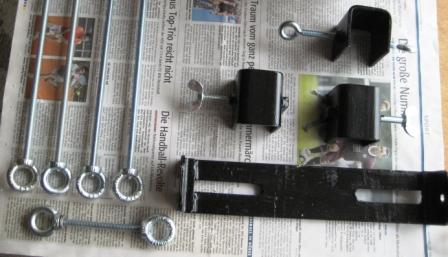

Die Klemmteile sind aus U-, Flach- und Winkeleisen, Gewindestäbe M 8 und Ringmuttern zum anziehen.

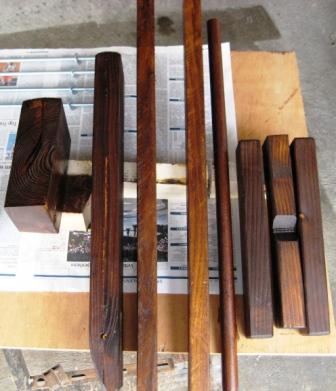

Als Holz verwendete ich Rumfortholz ( das ist Holz das rumliegt und fort muss ).

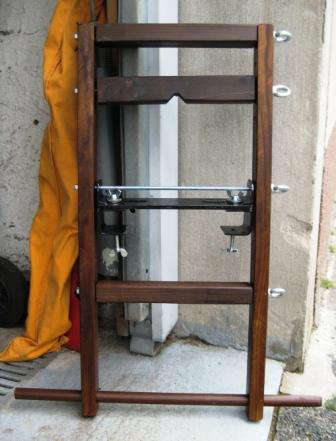

Auseinandergebaut passt das Teil in eine Rolle D = 20 cm, L = 75 cm.

Bilder werden morgen nachgeliefert wenn die Beize und der Lack trocken sind.

[Bogenede]

So, der Lack ist trocken und das Teil funktioniert.

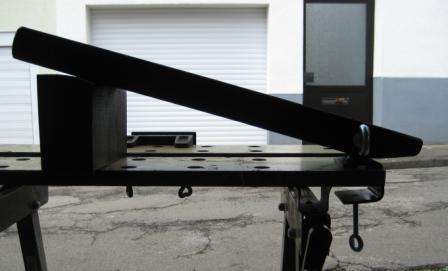

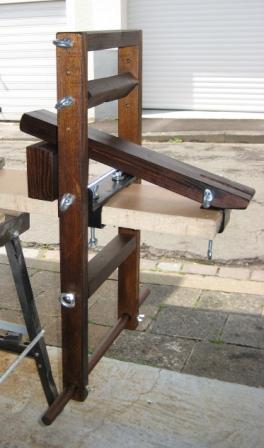

Hier sind die Bilder


Frohes Schaffen beim Nachbau

[Commerz]

Gute Idee und toll umgesetzt.
Nur bei der Beize hätte ich meine Bedenken das man sich damit ungewollt einen Bogen verfärbt, denn der Stave rutscht ja auch mal durch und dann gibt es braunen Abrieb

[Bogenede]

Das passiert nicht !!

Über der Beize wurde 2 x wasserlöslicher Parkettklack gestrichen und der ist s..hart.

[klaus1962]

Tolle Sache
und absolut handlich für alle die auswärts Bogen bauen
oder aus Platzgründen was leicht "lagerbares" brauchen.


Gruß
Klaus

[acker]

Ja , gute Idee , saubere Arbeit -> klasse geworden !
Ich hoffe die kommt auch zum Einsatz

Gruß acker

[Bogenede]

@Klaus 1962

Deshalb habe ich sie gebaut

@Acker

Der Einsatz ist garantiert, sogar nächste Woche schon.

[walta]

sehr gut - ich hab ein paar Bierbänke rumstehen und hab mir immer gedacht das man die sicher gut zum schnitzen verwenden könnte. Jetzt brauch ich mir nicht mehr den Kopf zerbrechen wie ich das ganze konstruiere.

dankeschön

grüsse
walta
-----------------
gibts auch ein paar maße?

[Bogenede]

gib mir deine Emailadresse, ich schick dir die Details und die Masse.

Gruss

JJ

[Bogenede]

Wegen der Menge der Anfragen werde ich die Bilder, die ich gemacht habe, bemassen und wegen der Grösse der Bilder in einem Picasa Album einstellen.

Dauert aber noch zwei / drei Tage

Es wurde gefragt ob ich auch für Andere bauen würde.

Ich habe eventuell die Möglichkeit in einer Behindertenwerkstatt die Teile bauen zu lassen, aber das wäre mit Kosten verbunden. Ich mache mal ne Anfrage was das kosten würde.

Gruss

JJ

[Halvarson]

super idee, bogenede

wenn´s nicht so teuer wird, dann würd ich aus zeitmangel auch eine aus der behindertenwerkstatt nehmen. oder etwas länger sparen.

gruss
thorsten

[Bogenede]

Nix mit in Picasa einstellen, die mögen keine Docs.

Wer noch Interesse hat mich anschreiben, ich schicks ( 5 Mb )

[Tyrdal]

Mach doch PDF draus.

[Bogenede]

Hab ich auch schon versucht, aber bei der Umwandlung von .doc in PDF fehlen dann die Bilder in ausreichender Grösse um Details zu sehen.

Weitere Ideen ?

[Cawa]

evtl wäre das etwas für dich!
http://de.pdf24.org/
Grüße
Cawa
