Saplingbow 10, Burgunder12, Hartriegel+Holler

[Kemoauc]

Mann, hast Du ne luxuriöse Werkstatt..
von sowas träum ich
Wenn dein Hartriegel im WA-Bereich im gegenwärtugen Zustand nirgendwo dünner als 2cm ist, bist Du absolut im sicheren Bereich. Da geht noch gut was runter...
Gruß, Kemoauc

[Burgunder12]

Den Holler 8 habe ich bereits am 1.1 nach dem Schälen mit dem Ziehmesser bearbeitet.
Ich habe am Bauch in den WA- Mitten den Markkanal frei gelegt. Den Griff habe ich mit der
Japansäge einen Entlastungsschnitt verpasst. An den Bogenenden ließ ich noch viel Material
stehen und dort habe ich den Markkanal ausgebohrt. Erst mit einem Bohrer und dann mit
einer 6mm Gewindestange. Ich hatte nix anderes, was lang genug ist und das ging aber gut.

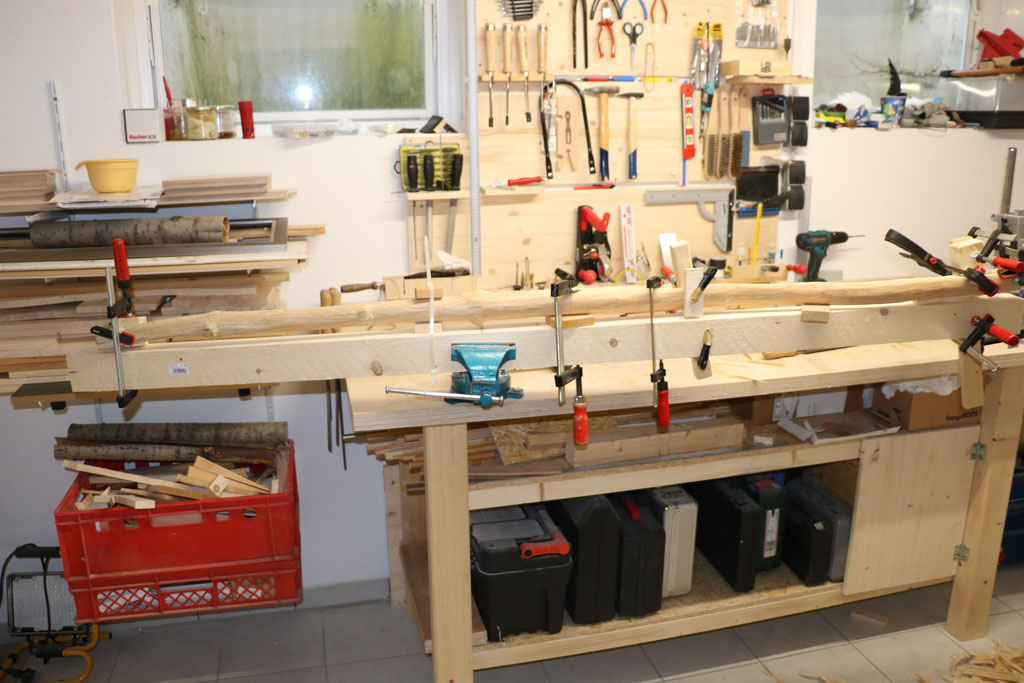

Dann versuchte ich den Holler auf eine Diele zu spannen. Das war schwieriger als ich zuerst
dachte.
Gestern habe ich den Stave nochmal dünner gemacht und die dicken Enden doch weg genommen.
Ich hatte etwas Mölleartiges im Kopf. Jetzt wird es wohl ein Flachbogen werden. So der Plan.
Jetzt ist der wieder aufgespannt, dabei war der Stave wieder sehr widerspenstig.
Ich gebe meinen Bögen grundsätzlich keine Namen; bei dem war ich fast schon soweit einen Namen zu
suchen. Was zu widerspenstig passt.

Das Paket liegt jetzt in der Werkstatt bei ca. 15°C und 73% Luftfeuchte.
Nun muß ich nur noch eine zeit
lang beobachten und kann mich anderen Dingen widmen.

[fatz]

Warum legst du den Bogen so rein, dass der Stave seitlich krumm ist????

[Burgunder12]

Ging nicht anderst.
Dort wo jetzt der Bauch des einen WA ist, waren zwei ca. 3 cm starke Wassertriebe in den
Himmel gewachsen.
Einen Versuch ist er Wert.
Zukünftig lass ich Holler stehen wenn er nicht kerzengerade ist.

[Burgunder12]

Der Hartriegel ist auch in die Werkstatt gezogen.
Er hat momentan einen Reflex von 9 cm.
Design ist noch nicht klar.

[Burgunder12]

Jetzt habe ich die 3 Rohlinge abgespannt um zu sehen was sie machen.

Der Holler 10 ist in einem WA eingerissen.

Holler10

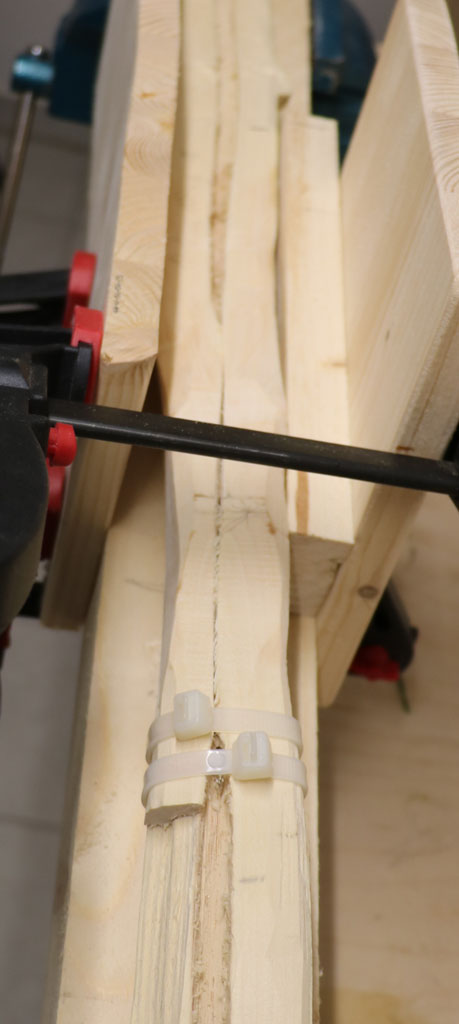

Der Holler 8 ist trotz Entlastungsschnitt im Griff gerissen und auch in
einem WA. Da wollte ich beim Biegen etwas zu viel.

Holler8 Griff

Holler8 WA

Ich lasse die beiden weiter trocken und dann versuche ich sie soweit runter zu arbeiten um zu sehen ob da noch Bögen gibt oder Holzlöffel.



Der Hartriegel ist auch im Griff gerissen. Der sieht so aus als ob ich
einen Entlastungsschnitt gemacht hätte. Hatte ich aber nicht. Dachte nicht das der reißt.

HR_Griff

Außerdem sind im einem WA kleine Risse an Stellen mit Ästen.
Da hoffe ich, dass die nicht weiter reißen und beim runter arbeiten
wegfallen.

WA_ Riss Ast1

HR_Riss Ast2

Ansonsten HLP und 2K- Kleber.

Ich hoffe dass die Risse nicht weiter reißen und beim runter arbeiten großteils
wegfallen.
Ansonsten HLP und 2K- Kleber oder Löffel.

[Tom Tom]

Die Risse beim Hartriegel sind kein problem.

Und für die Holler empfiehlt sich ein circa 30cm langes Design zum anfeuern

lg Tom Tom

[Zoffti]

Na ja, solang die Risse beim Holler im nichtbiegenden Teil liegen isses m.E. ja noch nicht wirklich das Ende...Deute jedenfalls das 5. Bild so, dass das die Mitte mit den Fades werden soll.

[Burgunder12]

@Zoffti: Beim den beiden Holler sind die Risse schon im biegenden Bereich. Das
täuscht auf den Bild.

Die Lernkurve ist noch nicht abgeschlossen und ich werde den Holler noch kein Ofen- Design verpassen.

[fatz]

Mit dem Holler bin ich beim Tom....

So Risse wie in deinem Hartriegel kannst nur vermeiden, wenn du den bis auf den Markkanal runterarbeitest. Hartriegel reisst nur in absoluten Ausnahmefaellen nicht bis zum Mark. Das naechste Mal lieber einen dickeren Stengel nehmen, der auch halb noch fuer den Griff reicht. Die kleinen Risse sind eher kein Problem

[Neumi]

Hmm, den Riss im Rücken hast Du leider selbst verursacht. Du hast dem Griffbereich bauchseitig eine Lücke verschafft (was ja prinzipiell begrüssenswert ist), aber durch die Zwinge hast Du Spannung am Rücken aufgebaut (Lücke zusammen gepresst und somit Spannung auf der anderen Seite). Und zu allem Elend war da halt dieser kleine Astknubbel auf Rücken, von dem der Riss dann ausgegangen ist.
Aber Holunder ist ein kräftiges Holz - insofern würde ich einfach mal abwarten, aber unbedingt die Spannung vom Rücken wegnehmen und versuchen den Riss zusammen zu pressen, damit der nicht noch weiter geht.
Grüsse - Neumi

[Burgunder12]

Holler 8 hat heute 1074 g
Den Riss am Rücken konnte ich noch in den nichtbiegenden Bereich des FO schieben.
Holler 10 hat heute 1634 g
Beide sind heute in den Heizraum gezogen bei 20 °C und 40% Luftfeuchtigkeit.

Der Hartriegel hat heute 2004 g und bleibt noch in der Werkstatt.
Vor dem Wiegen habe ich noch ein Stück von dem Ast abgesägt und die FO etwas
im dem Ziehmesser bearbeitet. Er ist noch sehr feucht.

[Burgunder12]

Heute habe ich wieder gewogen.
Der Hartriegel hat nur 20 g verloren, deshalb ist er jetzt auch in den Heizkeller gezogen.

Die Holler 10 hat 41 g verloren und der Holler 8, 23 g.

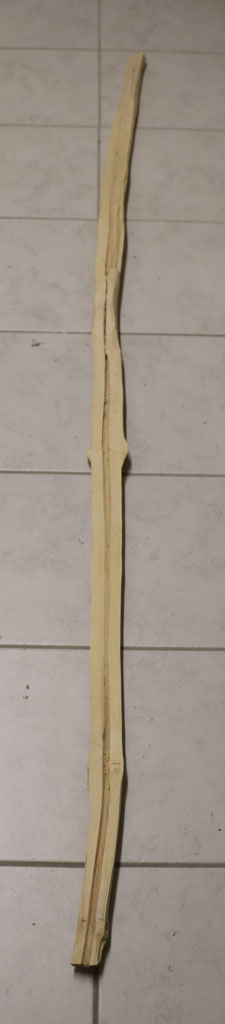

Holler 8:

Vor dem Biegen

Der Griffbereich durfte ca. 20 min im Wasserdampf schwitzen.

Eingespannt

Sollte der Riss im Griff Probleme machen dann werde ich ihn bauchseitig weg nehmen
und ein Stück vom Hartriegel dran kleben.

Griff

[Burgunder12]

Die Stave verlieren immer noch zu viel an Gewicht (ca. 20g/täglich; sind noch nicht trocken genug.

Mit dem Holler 10 habe ich folgenden vor:
Das Designe soll in Richtung Andamanen- Holmegaard- Bogen gehen.

Zeichnung:

Skizze

Die Enden werden nicht parallel wie in der Skizze, sondern eifelturmförmig.
Kann das funktionieren, bei ca.50lbs?
Um den kurzen Biegebereich zu schützen möchte ich eine Rohhaut mit Galantine aufbringen.
Die ist 6,2 cm breit, einen Meter lang und soll mittig aufgebracht werden bis nach dem beigenden Bereich. (siehe Skizze) Die Enden bleiben ohne Rohhaut um Gewicht zu sparen.
Die Rohhaut ist vom Rind und ca. 1,5-2,0 mm stark. Kann ich die so aufkleben oder muss die
vorher dünner geschliffen werden?
Wenn ja, hat jemand einen Tipp wie das geht?

[Kemoauc]

Ohne Dir zu nahe treten zu wollen: Dieses Design ist einem Möllegabet ähnlich und hat mit einem Holmegaard absolut nix zu tun. Beide entstanden im Abstand von ein paar tausend Jahren in einer Gegend, die heute Dänemark ist. Die Andamanen liegen ein wenig... weit ab davon.
Ich will damit keine weitere Diskussion diesbezüglich lostreten, das Thema wurde schon oft und ausführlich diskutiert.
Ich sehe nur keinen Sinn darin, Begriffsverwirrungen und Irrtümer immer und immer wieder zu tradieren.
Ansonsten wünsch ich dir viel Erfolg mit deinem Mölle-Projekt.
Gruß,
Kemoauc
