So, um noch auf die restlichen Fragen einzugehen.

Hieronymus hat geschrieben: ↑11.09.2026, 17:40 Welchen Dickentaper hast du denn geplant?

Meine laminierten Wurfarme werden nach außen hin dicker von 4 auf 5mm. Ich werde zuerst mal die Holzteile verkleben. Die Hauptbiegezone werde ich auf 3-3,5mm runter arbeiten und dann anhand des optischen Eindrucks entscheiden ob die 5mm im Kasan genug sind oder ob ich nochmal was Bauchseitig aufkleb.

Der wird in der Mitte kräftig an Reflex zulegen

Die Zeichnung zeigt die Form der Laminierform. Die Wurfarme haben eh ordentlich zurück gefedert. Ich denke mit dem Sehnenbelag wird der Reflex wieder so ca wie auf der Zeichnung werden.

...ich denke so max Dicke von 8-8,5mm Mitte Wurfarm . Gerade hohe Zuggewichte bei sehr kurzem Auszug + Kurzem Bogen, sind brutal zum Ziehen

Ja auf so eine Dicke müsste ich meinem Plan nach ca hinkommen. 3-3,5mm Bambus, 3mm Horn, 2mm Sehne.

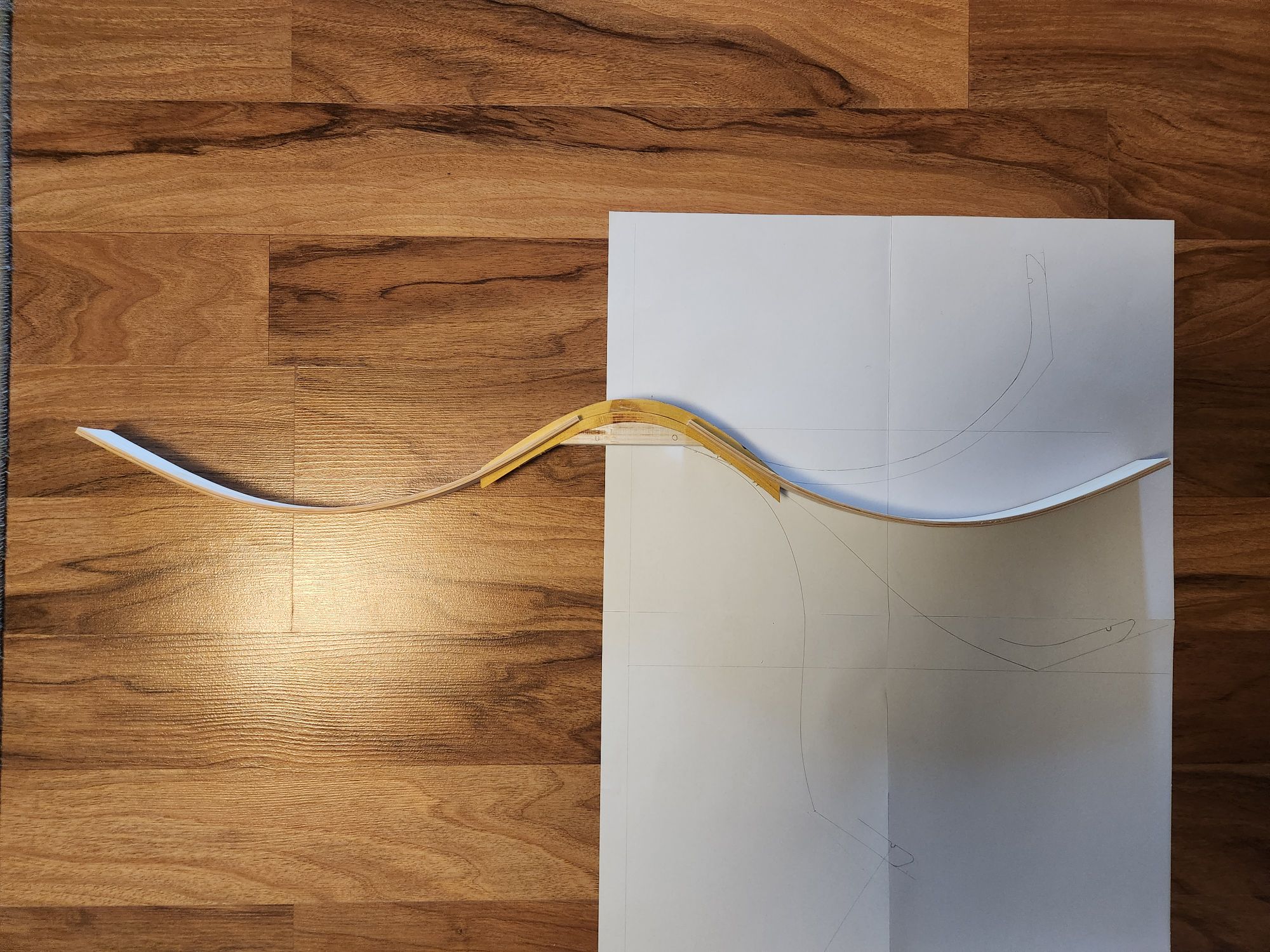

Heute ging mal einiges weiter. Hier seht ihr erstmal wie stark die Wurfarme zurückgefedert haben. Fürs Griffstück hab ich festgestellt dass die Osage-Siyahs die ich damals für den Koreaner gebogen hatte, zufällig die richtige Krümmung haben, und gut über einander passen. Weil das noch zu dünn ist hab ich noch ein Stück Esche zugeschnitten. Das ist auch schon verklebt. Danach hab ich noch 4 Leisten mit ca 6,5mm dicke aus Spitzahorn geschnitten und 2 davon gedämpft und über einander in die Siyahform gebogen. Hat super geklappt. Ich schätze die lass ich lieber 2 Tage in der Form und da hab ich leider nur eine, die ich ebenso fürs verkleben brauche.

Bogenbas!
Ich plane den Bogen 100cm lang, baue ihn aber 105cm um den Bogen dann je nach möglicher Auszugslänge (25 Zoll) einzukürzen. Der Holzkern ist aus Ahorn, die Wurfarme werden streng pyramidal. Verkleben möchte ich alles mit Hautleim.

Der wird auch interessant. Er arbeitet wie ein Ägypter bis zu den Enden mit, hat aber an den Enden mehr reflex damit du ihn kürzer bauen kannst. Das werden wieder spannende Bögen für Kolbingen!
Ich glaub den Osmanen den ich noch bauen will werde ich auch mal komplett mit Hautleim und Hausenleim kleben.

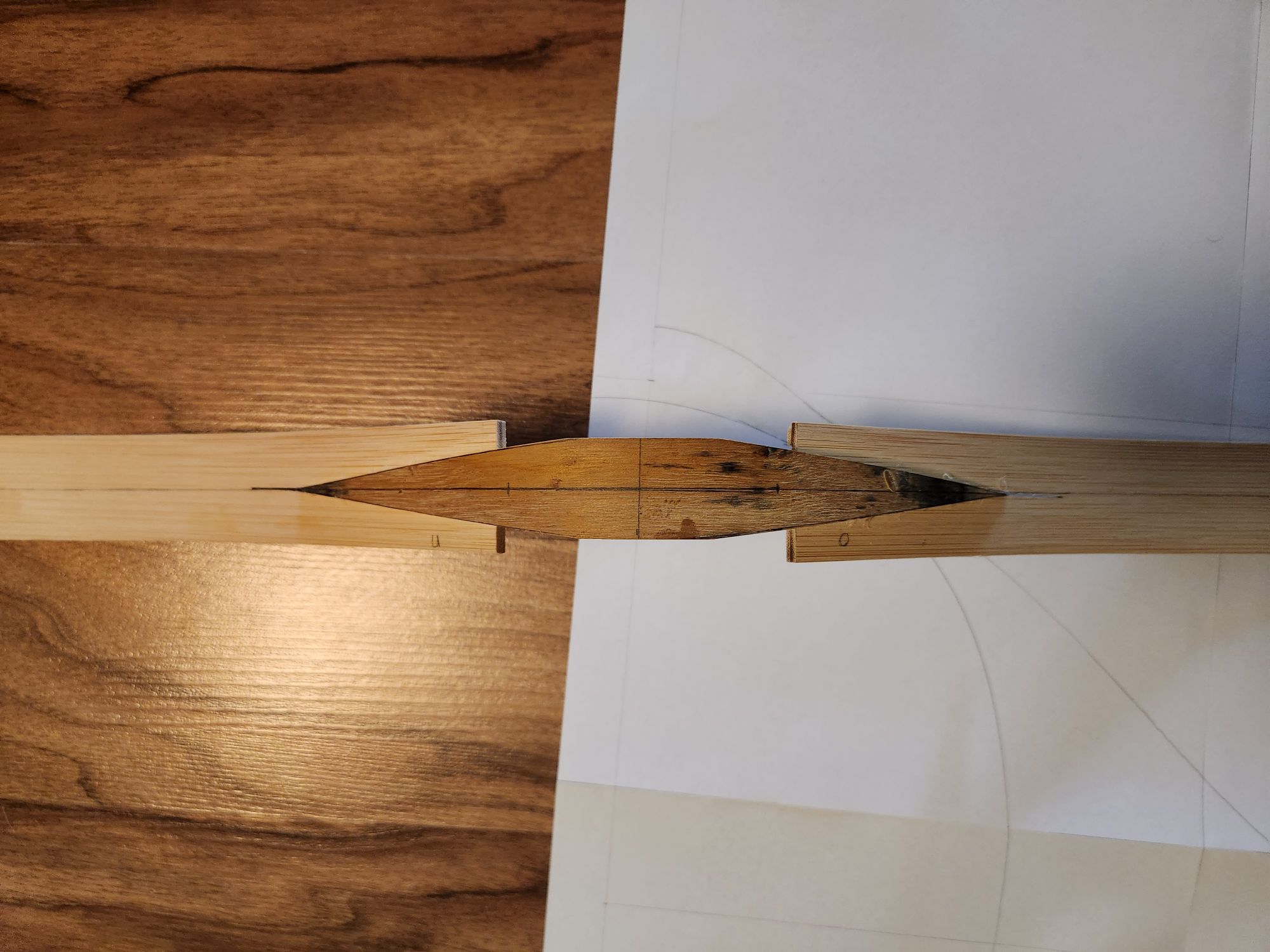

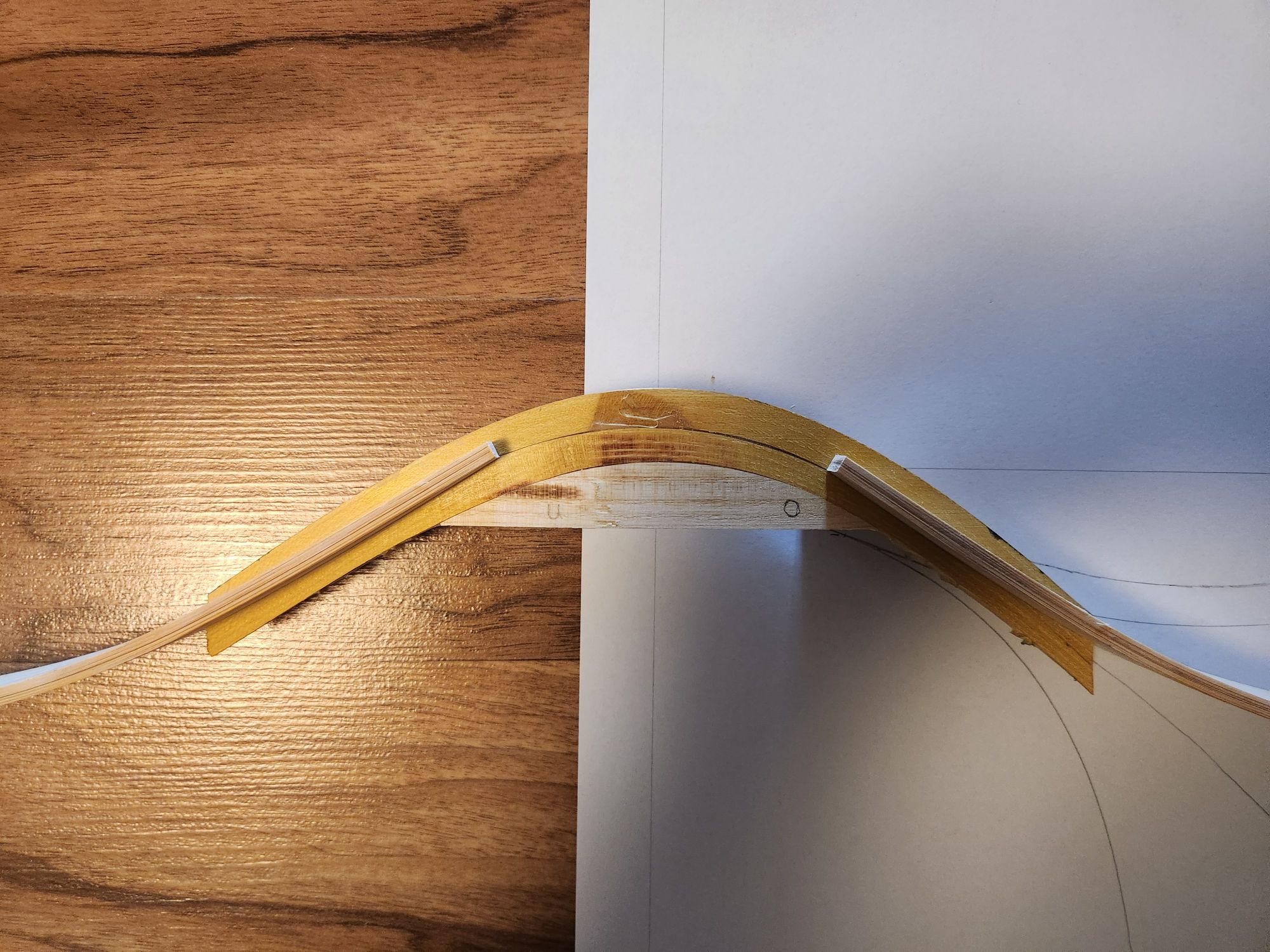

Heute gleich morgens den Spleiß am Griff geschnitten und auf die Wurfarme übertragen. Die Spleiße haben sofort gut gepasst. Der deflex ist etwas mehr als am Plan, aber das kommt der Auszugslänge ja zugute.

So ähnlich sahen die Bögen von Karpowicz auch aus. Im PA hatte er vor Jahren dazu geschrieben:
"Short bows - long draw" oder so ähnlich war der Titel.

Erinnert mich an meinen Sap Bogen vor 2Jahren. Er war gute 30cm länger wie deiner allerdings mit 32" Auszug....brachte leider nicht die erhofften Ergebnisse... Lag glaub ich irgendwo um 300m.

viewtopic.php?p=603858#p603858

Ist das eigentlich ein allgemeiner Thread?

LG Markus

Hieronymus hat geschrieben: ↑13.09.2026, 15:43 Ist das eigentlich ein allgemeiner Thread?

Bogenbas hat geschrieben: ↑28.07.2026, 04:42 Hier kann natürlich jeder gerne seine Sachen fürs Flightschießen dazuposten

viewtopic.php?p=311100#p311100

Hier hat sich Snake-Jo mit einem ähnlichen Design beschäftigt

Anasazi hat geschrieben: ↑13.09.2026, 14:43 So ähnlich sahen die Bögen von Karpowicz auch aus. Im PA hatte er vor Jahren dazu geschrieben:
"Short bows - long draw" oder so ähnlich war der Titel.

Weißt du auch noch was sein Fazit war?

Die Designs sind ihm stand jetzt ähnlich, aber meiner bekommt ja noch ordentliche Recurves
Apropo Recurves, die Leisten die ich dafür gebogen habe sind 35mm breit. Spricht da was dagegen die einfach mittig zu teilen sodass ich beide Recurves hab? Die Jahresringe sitzen dann etwas schräg drin aber das ist ja in erster Linie fürs biegen ein Problem, spielt das nach dem biegen noch ne Rolle?

Ich glaube das sollte gehen , die biegen ja nicht und die Sehne geht ja auch noch über den Spleiß
Schneide sie doch nochmal in der Mitte durch und klebe ein Holz oder Horn zum sperren in die Mitte, dann hast du Sicherheit und kannst FF verwenden

Gute Idee. Mit 13mm dicke ist der sowieso Grenzwertig dünn. Da schadet Horn dazwischen sicher nicht.

Mußt du nicht das Wurfarm Laminat an den Unterrand des Griffteils setzen damit du das Hornlaminat flächig aufkleben kannst und nicht einspleißen mußt?
Willst du die Pfeilauflage mittig setzen oder etwas in Richtung oberer Wurfarm und wenn um wieviele Zentimeter. Strebst du einen Centershot an ?

Chirurg hat geschrieben: ↑13.09.2026, 22:05 Mußt du nicht das Wurfarm Laminat an den Unterrand des Griffteils setzen damit du das Hornlaminat flächig aufkleben kannst und nicht einspleißen mußt?
Willst du die Pfeilauflage mittig setzen oder etwas in Richtung oberer Wurfarm und wenn um wieviele Zentimeter. Strebst du einen Centershot an ?

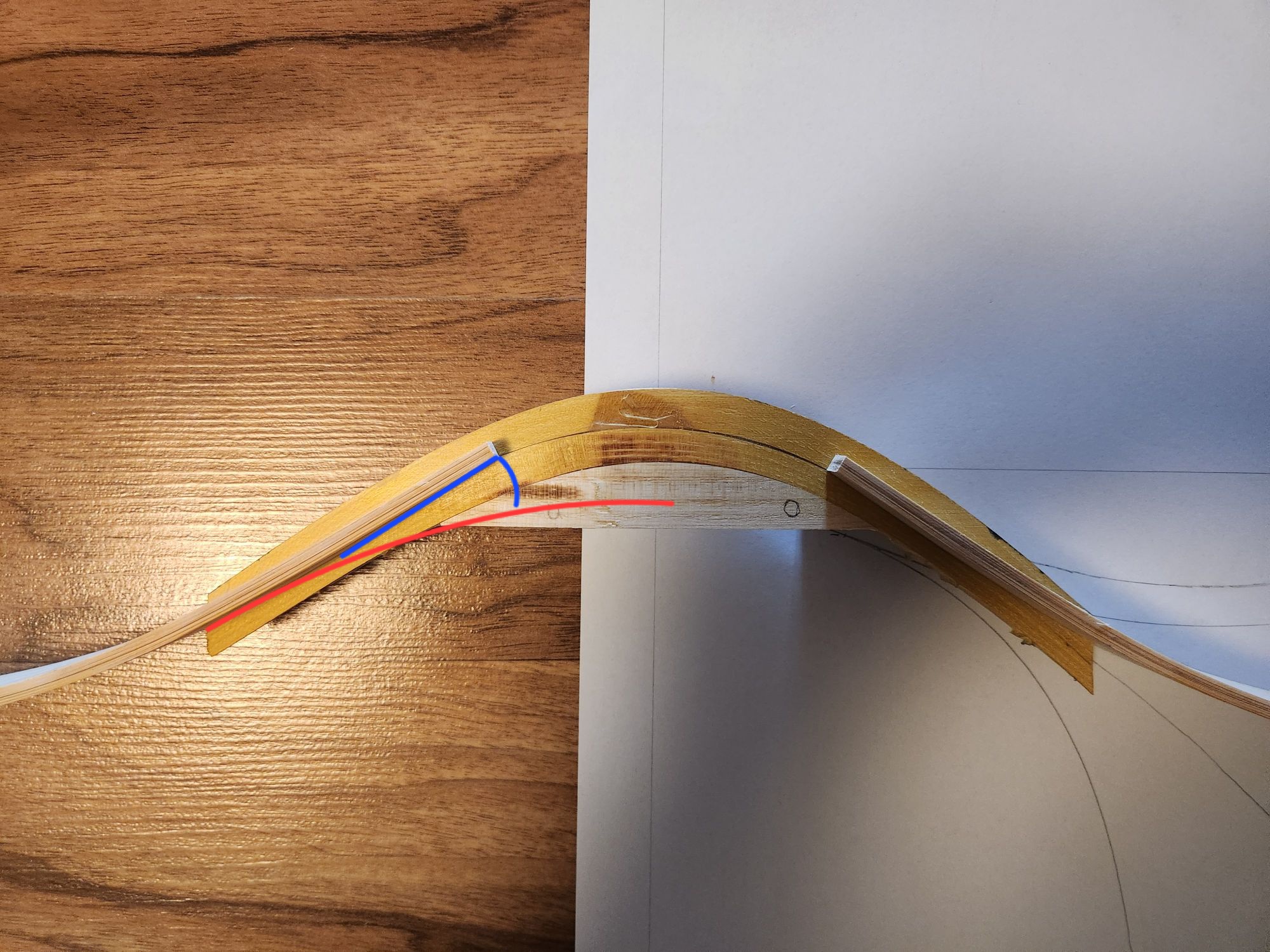

Mein Plan ist, das Griffstück wie Rot markiert zu formen, und den Blau markierten Bereich noch mit Holz zu unterfüttern. Ansonsten wäre der Fadeoutbereich zu schwach. Ich will den Druckpunkt ungefähr mittig setzen, damit ich den Bogen nicht zu außermittig ziehe. Ich glaub bei der kürze würde sich sonst eine zu starke Asymmetrie in der Belastung ergeben. Von mitte Griff bis Anfang der Bambuslaminate sind es 35mm. Dort soll ca die schmalste Stelle sein.
Nein, kein Centershot. Der Griffhals soll aber maximal 20mm breit werden.
