Vor kurzem habe ich meinen ersten Langbogen mit Glas verbabscht. Ich habe vorher schon einige Bogen verleimt. Bisher halt ohne Glas. Gehalten hat das ganze immer sehr gut und daher frage ich mich nun natürlich was schief gelaufen sein könnte.
Hier ein paar Eckdaten zum Bogen
Material: Glas (Bearpaw), Bambus geröstet, Stable Core, Ovankol (Mittelteil), Bambus geröstet, Glas (Bearpaw)
Tips: Micarta
Kleber: Epoxydkleber E (Mischung pinibel 1:1 nach Gewicht)
Sehne: Fast Flight
Daten: 64" Länge, 40# @ 28"
Der Bogen wurde nach dem Feinschliff mit Clou Bootslack (5 Schichten) lackiert. Die letzte unverdünnte Schicht hat ziehmlich viel Staub und Unregelmäßigkeiten reingebracht, aber das ist ja erstmal zweitrangig.
Der Bogen hat im unlackierten Zustand ca. 100 Pfeile werfen dürfen.
Heute nachdem der Lack ausgehärtet war, wollte ich beim Training gegen Mittag (ca. 26 Grad) in der prallen Sonne ein paar Pfeile schiessen. Nach ungefähr 20 Pfeilen, der 21. war gerade im Vollauszug am Anker, knallte es furchtbar laut. Nachdem mein Herz wieder anfing zu schlagen stellte ich folgendes fest.

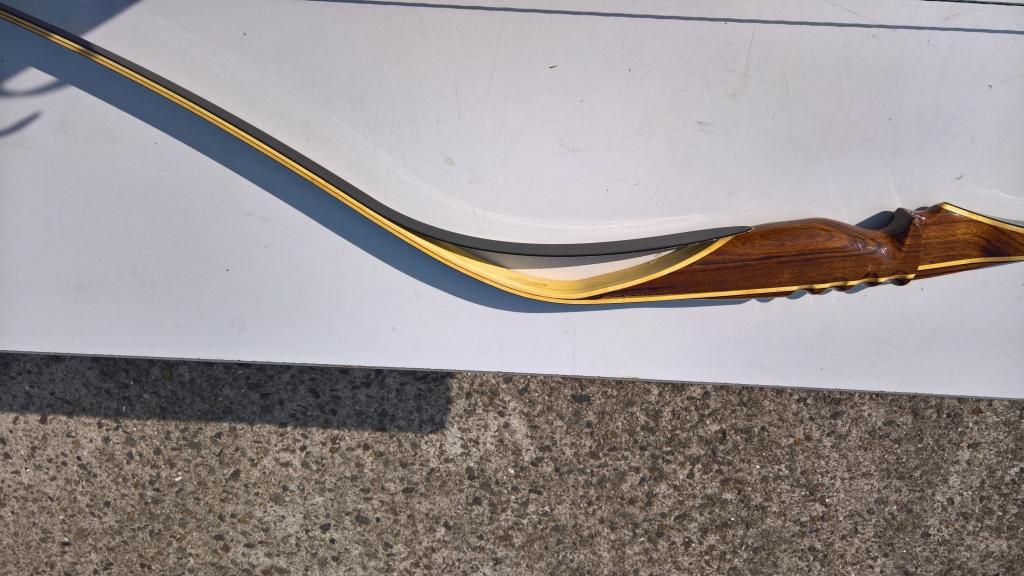

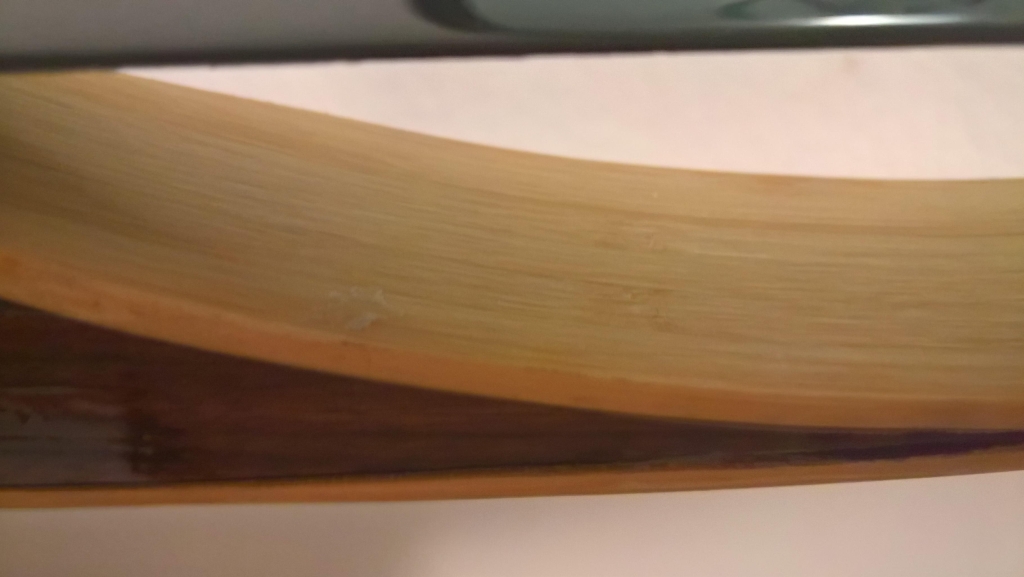

Am unteren Wurfarm löste sich das Glas vom Bambus ab. Durch den Kraftabfall des unteren Wurfarms wurde dieser natürlich stärker belastet (Bild 1). Weiterhin konnte ich erkennen, dass sich die Verleimung an den Fadeouts (auch unterer Wurfarm) ebenfalls gelöst hatte. Auf dem 3. Foto könnt ihr gut erkennen wie sich das Stable Core vom Bambus sowie als auch vom Ovankol getrennt hat. Das ganze zieht sich vom Fadeout ca. 10cm zur Mitte und 10cm zum Wurfarmende. Das Glas am Bauch ließ sich direkt nach dem abspannen des Bogens ohne großen Kraftaufwand vom Bambus abziehen. Habe es allerdings nicht komplett abgezogen.

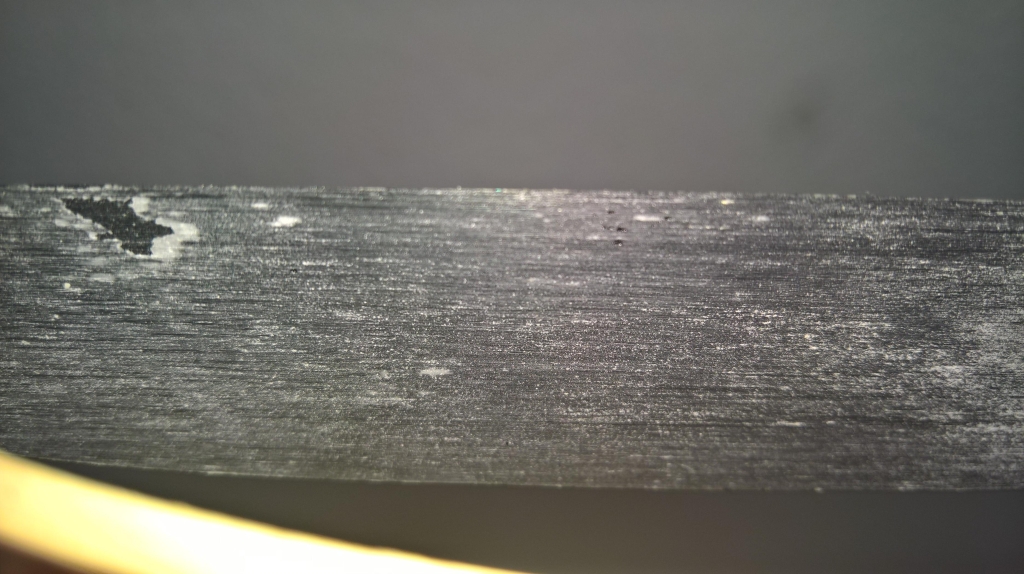

Auf dem Bearpaw Glas sieht man sehr gut die Klebereste am Wurfarm. Das Bambus fühlt sich an den meisten stellen so an als wäre es nie mit Kleber in Berührung gekommen.
Vor dem Verleimen habe ich die Laminate mit 80er Schleifpapier aufgeraut und mit Aceton entfettet (Mit fusselfreiem Lappen gut abgewischt).
Der Bogen wurde mit einer Holzform und Fahrradschläuchen gepresst. Das Mittelteil mit 2 Schraubzwingen fixiert. 2 Tage aushärten lassen und erst nach 3 Wochen das erste mal aufgespannt.
Ursachenforschung:
Meiner Meinung nach kann eine Delaminierung verschiedene Möglichkeiten haben.
1. Kleber löst sich durch starke Wärmeentwicklung
2. Die Klebung ist durch zu starkes anpressen "verhungert" und der übrige Film hält die Flächen nicht zusammen
3. Schlecht entstaubt oder entfettet
4. Mischungsverhältnis beim Kleber nicht eingehalten
5. Topfzeit nicht eingehalten
Die letzten 3 Punkte würde ich bei meinem Bau streichen. Allerdings habe ich vorher noch nicht mit diesem Harz und Glas gearbeitet. Hatte vorher immer ein Standard Epoxy aus dem Seglerbereich.
Jetzt hätte ich nur 2 Fragen an euch.
1. Was ist da genau passiert und was habe ich falsch gemacht?
2. Kann ich den Bogen noch retten? Kann man ihn direkt reparieren oder muss ich alle Schichten trennen und neu laminieren?
Da ich in der nächsten Zeit noch mit meinem Bruder einen Bogen für ihn verleimen möchte (gleiches Design und ähnliches Material), wäre ich für Tipps dankbar wie ich solch eine Katastrophe gleich vorweg verhindern kann.
Grüße aus Wismar
Mordrag ... der Glas schon nicht mehr sehen kann
