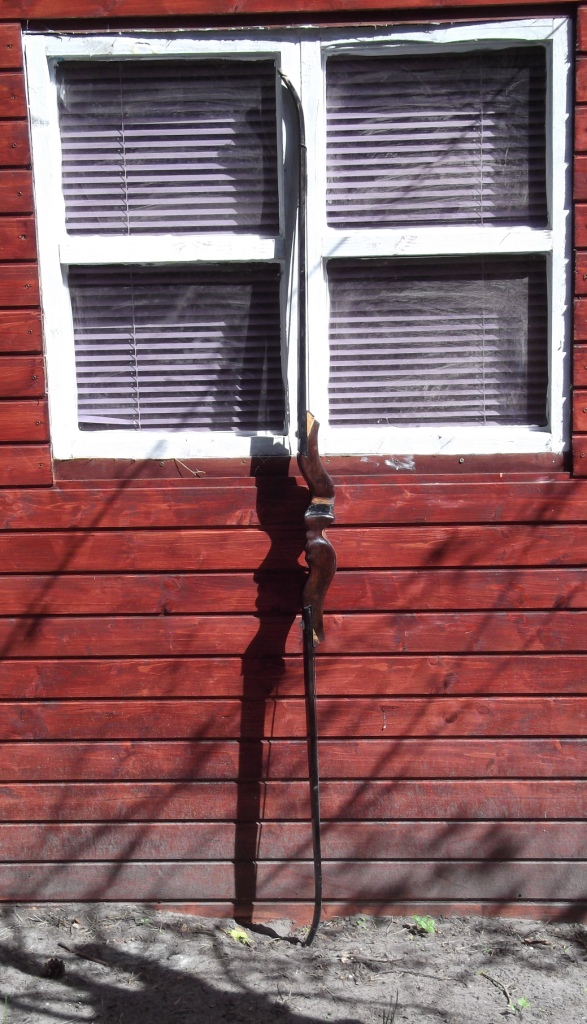

des Bogenbauens herumgetrieben und dabei ist dieser kleine "Spaßmacher für zwischendurch" entstanden... noch dunkler als der erste "The dark side"... Ziel war für mich eigentlich eher das Griffstück und die WA-Befestigung mittels nur einer Schraube ( M6x40) und eines kleinen Alu-Penöckels als Fixierung... hat auch ganz gut geklappt... bis auf die Tatsache, daß ich mich beim ersten Anzeichnen der WA-Auflage des Griffstückes ein klein wenig verschätzt habe, was den Winkel des Deflexes angeht... daher auch die aufgesetzten Hickorykeile an den Enden der WA-Auflagen...
Werde mir mal bei Gelegenheit noch ein anderes Paar WA bauen...
Jetzt aber erst mal ein paar Daten...:

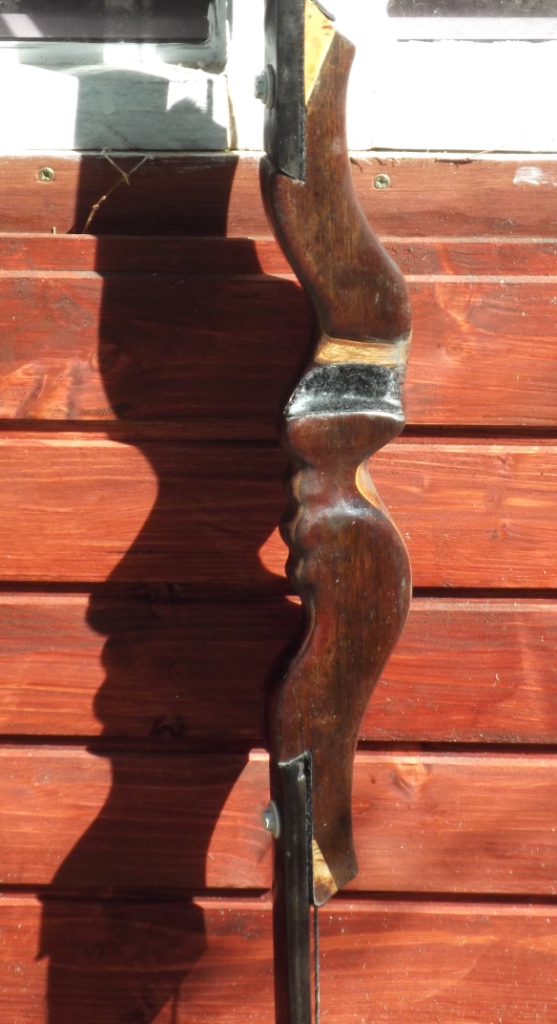

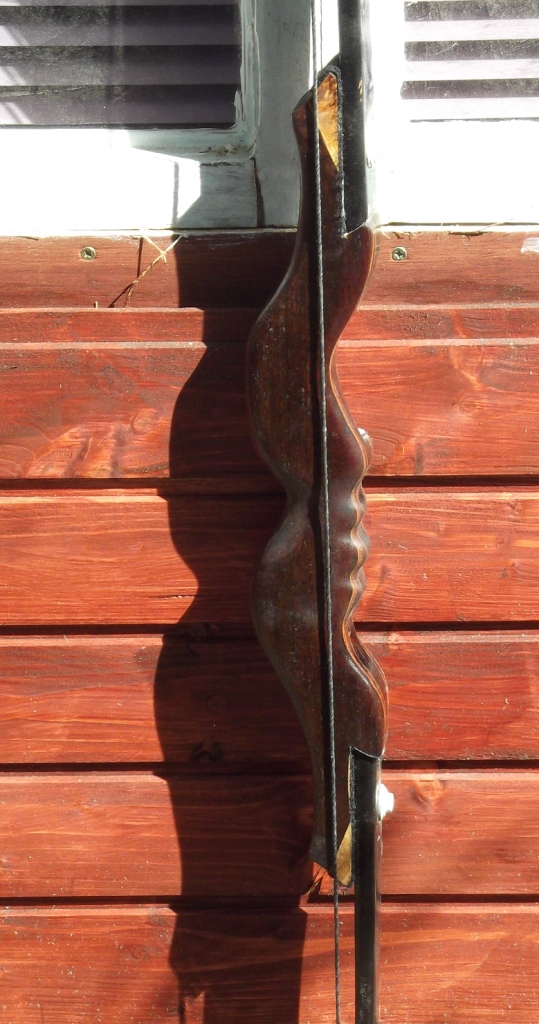

Griffstück :
"Ergonomisch" geformter Revolvergriff mit Centershot- Pfeilauflage
Schichtverleimt, 2x5mm Bongossi in der Mitte, dann lks.u.rts. 1x 5mm Meranti-Bootsbausperrholz und dann nochmal 5mm Bongossi als Außenlage.
Breite : 30 mm
länge mit WA-Auflage : 45 cm
länge der WA-Auflagen : 8 cm
Befestigung der WA : Eingeklebte Aluminium-Gewindebuchse A.d. 10mm, M6
WA-Auflagen mit aufgeklebten Kunstfilz gepolstert
Wurfarme:
Laminat-Bettfederlatte
länge mit Auflage 71cm
Breite bis 1/3 länge ab der Auflage 30mm, danach verjüngend auf 10mm
Tiefe 10mm an der Auflage; abnehmend auf 8mm an den Tipps
leichte Recurves, sind eigentlich eher mehr geflippt als gecurvt...
Belegt mit jeweils zwei Lagen Glasfaserband, gebabscht mit schwarz gef. 2K Epoxy
Tipp-overlays aus Bongossi
Länge ü. a. : 67"
Zuggewicht: 33# auf 28"
Lob, Kritik, Anregungen oder sonstige Kommentare wie immer gerne...
LG
etb
