Koreanischer Kompositbogen build-along

[Bogenbas]

Achja, eigentlich sollte die Folie die unten drunter liegt, rundherum

[Bogenbas]

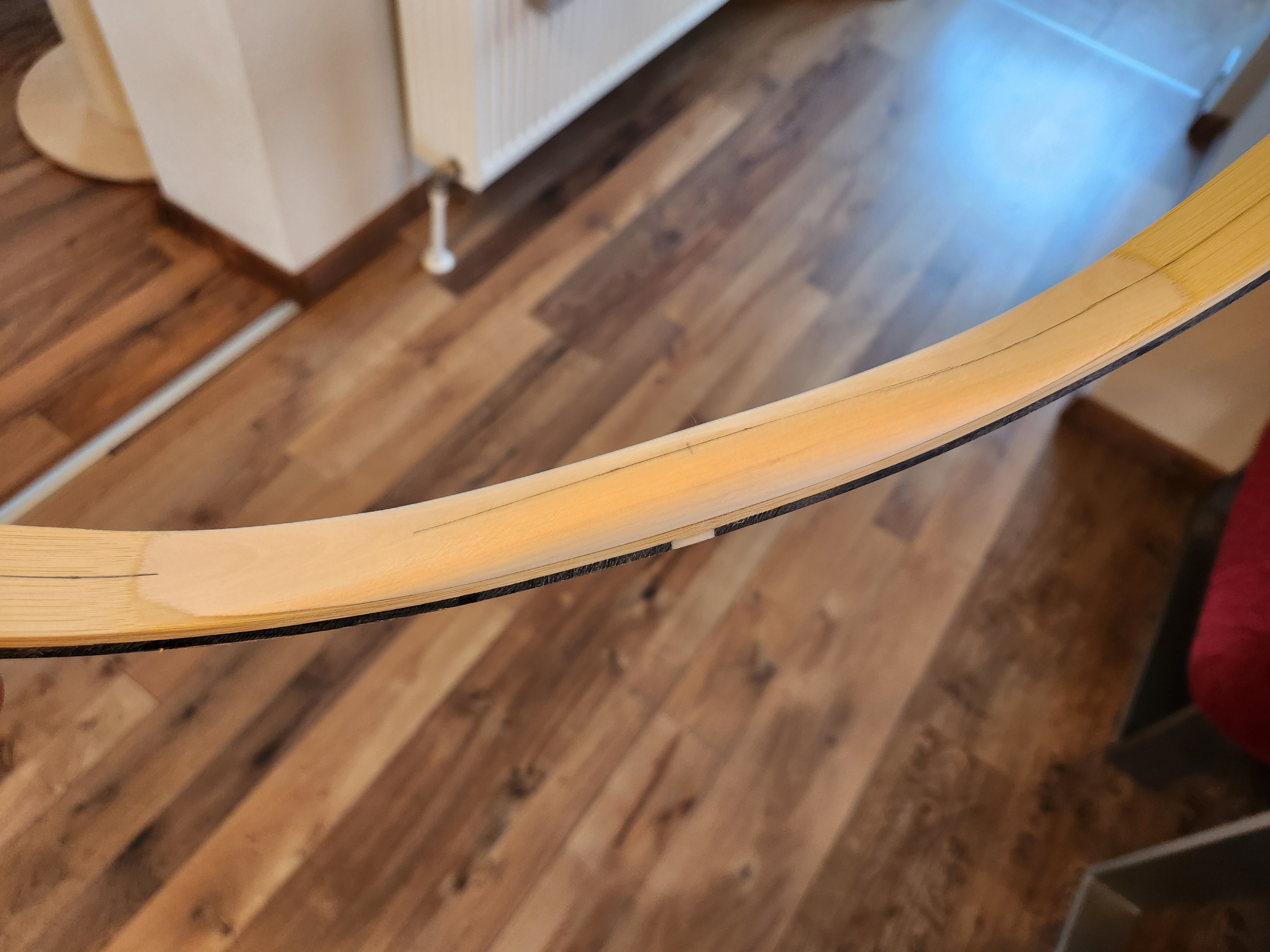

Heute mal die Griffschale seitlich plan gefeilt und etwas näher an die Endmaße gebracht.

Frage an euch. Denkt ihr, dass die Griffform wie aufgezeichnet, ausreichend dünn auslaufenden Bereich hat, um zu halten? Die Griffschale ist im ganzen 24cm lang.

Im ganzen für die größenrelation.

Das ist noch sehr nahe an der Originalform. Oder sollte ich hier zur Sicherheit von der Tradition abweichen, und eher eine Form wie bei den Osmanen machen, um einen längeren dünn auslaufenden Fadeout zu haben? Das würde die Biegezone hald auch näher an den Griff rücken.

Dann hab ich noch das abgeplatzte Stück Horn im Griffbereich entfernt. Sah schon verhungert aus.

Dann noch Kamelknochen eingepasst und eingeklebt. Hier hab ich die Hornenden schön im rechten Winkel zum Bogen gemacht, aber minimal schräge zu einander, dass ich den Knochen seitlich hineinschieben konnte, bis er ansteht, für perfekte Passgenauigkeit.

[schnabelkanne]

Beim kleben mit Epoxy auf beide Teile Kleber auftragen und mit wenig Druck zusammenhalten.

[Chirurg]

Das mit der Dicke und dem Auslaufen der Fadeouts sollte passen. Unbedingt dann Sehnenwicklung und erst wenn die vollständig trocken und geschrumpft ist eine Fadenwicklung! Dann erst Biegen. Fürs Finish die Wicklung wieder runter und zB. Rohhaut oder Papierbirkenrinde drauf und dann wieder Fadenwicklung mit Epoxy getränkt. LG Stephan

[benzi]

Für die spätere Schiesstechnik ist der Griff Gnubbel am Rücken der türkischen Bogen unschlagbar...
Er unterstützt ein gestrecktes Handgelenk und erleichtert ein seitwärts khatra.. aber Du kannst ja später einen Griff aufbauen... die koreanischen Griffaufbauten habe ja eine andere Philosophie...

Liebe Grüße
PS lustig, gerade entdeckt, Murat mischt an diesen Bogen koreanischen mit türkischen Griffaufbau...

Swoboda Seite 72

[Bogenbas]

PS lustig, gerade entdeckt, Murat mischt an diesen Bogen koreanischen mit türkischen Griffaufbau...

Stefan Kaletsch-Leesker hat im Heft TB 61 auch nen Beitrag über den Bau von koreanischen Kompositbögen geschrieben. Er baut sie ebenfalls mit nem Griff wie bei den Osmanischen...

[Bogenbas]

Das mit der Dicke und dem Auslaufen der Fadeouts sollte passen. Unbedingt dann Sehnenwicklung und erst wenn die vollständig trocken und geschrumpft ist eine Fadenwicklung! Dann erst Biegen. Fürs Finish die Wicklung wieder runter und zB. Rohhaut oder Papierbirkenrinde drauf und dann wieder Fadenwicklung mit Epoxy getränkt. LG Stephan

Danke, mach ich

[Bogenbas]

Da ich wieder arbeiten gehe und die Gartenarbeiten los gehen, geht's hier nur in kleinen Schritten voran...
Heute hab ich die Breite im äußeren Wurfarmbereich nochmal reduziert. Ich schätze schmale Exemplare haben an den Enden wenig verjüngung und breitere entsprechend mehr. Meiner liegt im Hauptbiegebereich bei etwa 31mm breite. Und da kommt ja auch noch Sehne und ein Finish drüber. Die Originalen bewegen sich zwischen 25 und 30mm. Den Griff hab ich auch mal ausgeformt. Zu mehr bin ich nicht gekommen.

[Hieronymus]

Wenn du drei Schichten Sehne machen willst, dann kommt da noch 5-6mm an Breite dazu + Finish. Das heißt du wärst dann bei min. 36mm. Wie stark ist er jetzt mit Horn?

LG Markus

[benzi]

Wie stark ist er jetzt mit Horn?

LG Markus

Dass man Rahmen und Horn für sich biegen kann, das habe ich mittlerweile verstanden, aber dass ich den Rahmen mit dem Horn biegen und messen kann, könnte mir das jemand erklären bitte... meiner intuitiven Sichtweise nach müsste es den Rahmen am Rücken doch gnadenlos zerreißen, warum nicht?

Liebe Grüße

[Bogenbas]

Wenn du drei Schichten Sehne machen willst, dann kommt da noch 5-6mm an Breite dazu + Finish. Das heißt du wärst dann bei min. 36mm. Wie stark ist er jetzt mit Horn?

LG Markus

Ich denke ich bleib bei 2 Schichten Sehne. Von den Videos der Koreaner kann man schwer ableiten wie viele gemacht wurden. In einem Video war ich der Meinung sogar 4 Schichten gezählt zu haben, im Buch von Karpowicz wird beiläufig erwähnt, dass koreanische Komposits nur 2 Schichten bekommen haben... keine Ahnung wie verlässlich ich das einstufen soll, aber ich will ja auch bis Kolbingen startklar sein .

@ benzi: mit stark meint er die dicke nehm ich an.

In der Hauptbiegezone liegt die dicke bei 7mm. Hälfte Bambus, hälfte Horn. Ich bin am überlegen das Bambus noch etwas dünner zu machen. So reflex wie der ist, könnte er mir sonst schnell zu stark sein. Und die Hauptbiegezone ist auch nur was um die 10cm lang, pro Wurfarm.

[Hieronymus]

@ benzi: mit stark meint er die dicke nehm ich an.

Ja natürlich meinte ich die Dicke...
Wenn du 2 Schichten Sehnen drauf machst, dann kommen ca. 4mm + Finish dazu, somit wäre der Bogen bei 35mm Breite und ca. 10mm dick . Es ist schwer zu schätzen aber 50+ alle mal.Zum Vergleich mein Sapbogen ist 14mm dick und 35mm breit.

LG Markus

[Bogenbas]

Ja ich denk mal 35mm ist ne gute Breite für den ersten Koreaner. Ja echt schwer zu vergleichen. Wundert mich dass deiner bei 14mm dicke "nur" 65# hat (mal abgesehen davon dass er in der Zwischenzeit vermutlich noch zugelegt hat). Meiner hat hald weniger Hauptbiegezone, sollte dafür weiter außen aber auch noch leicht mitbiegen, hat viel mehr reflex und nen Bambuskern... bleibt spannend was da raus kommt
Aber ich denk den Kern mach ich noch von 3,5mm runter auf 3,2mm, sagt mir mein Bauchgefühl. Ich hab nur inzwischen echt schiss das die Klebefuge zwischen Bambus und Horn verhungert ist. Oder vielleicht die zwischen den Bambuslaminaten auch noch... Die Klebefuge sieht man im Prinzip über die ganze länge kaum bis garnicht...
Aber da hilft jetzt sowieso nur noch probieren

[Hieronymus]

Wundert mich dass deiner bei 14mm dicke "nur" 65# hat (mal abgesehen davon dass er in der Zwischenzeit vermutlich noch zugelegt hat).

Du darfst nicht vergessen das mein Bogen Deflex im Griff ist

LG Markus

[Bogenbas]

Das isn Argument
